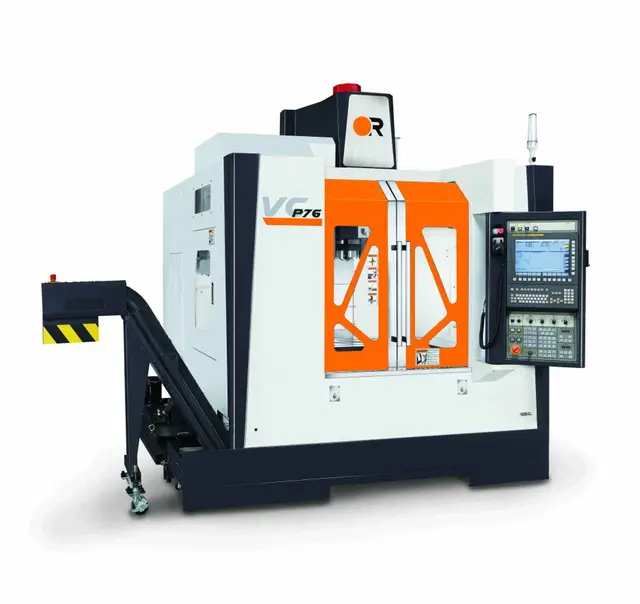

Vcenter-P76 Maskineringssenter

Victor

Varenr: 115-1004

Eks. mva0,-

Kontakt oss for leveringstid

Mer info:

Vandring
X-akse vandring	760 mm
Z-akse vandring	500 mm
Y-akse vandring	510 mm
Avstand
Spindelsenter til søyle	565 mm
Spindelnese til bord	120 ~ 630 mm
Bord
Arbeidsområde bord	840 x 500 mm
T-spor	4 x 18 x 100 mm
Maks bord belastning	500 kg
Spindel
Spindel innfestning	BBT-40
Spindel motor (Fanuc)	11 / 15 / 18.5 kW
Spindel motor (Heidenhain)	11 / 16.5 / 20 / 28 kW
Spindel hastighet	12000 omdr./min (Opsjon 15000)
Mating
Ilmating X/Y/Z (Fanuc)	48 / 48 / 32 m/min
Ilmating X/Y/Z (Heidenhain)	48 / 48 / 32 m/min
Akse akselerasjon X/Y/Z	0.7G / 0.7G / 0.5G m/s²
Akse akselerasjon (Fanuc)	3 kW
Akse matemotor (Heidenhain)	4.5 / 4.5 / 5.4 kW
Skjæremeter	20 m/min
Kuleskrue X/Y/Z	40 x P16 (X) / 40 x P16 (Y/Z)
Bredde linære føringer	30 / 35 / 45 mm
Verktøy
Maks lengde	300 mm
Maks vekt verktøy	7 kg
Magasin kapasitet	30 (opsjon 40)
Maks diameter	75 mm (opsjon 150 mm)
Tidsbruk verktøybytte 1.8 sek (T-T) / 4.3 sek (C-C)
Trekk tapp vinkel	15° (JIS 40P)
Verktøy valg metode	Tilfeldig
Maskin
Strømforbruk	23 kVA (excl. CTS)
Min./Maks lufttrykk	5.5 ~ 6.5 kg/cm²
Kjølevæske tank	220 L
Standard NC kontroll	0i-MF (10.4")
Valgfri NC kontroll	TNC-620 (15")
Krav til gulvplass	2818 x 2719 mm
Maks maskinhøyde	2731 mm
Maks maskinvekt	5500 kg
