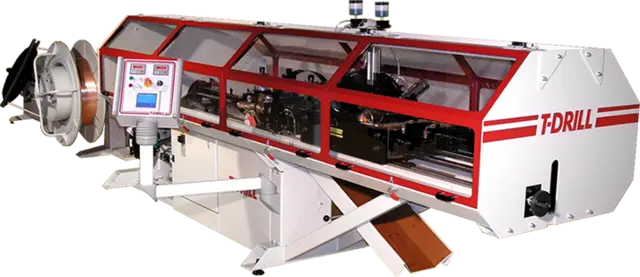

TCC-45 EF3: Kraftig sponfri rørkuttestasjon med integrert hydraulisk endeforming med maks. 3 trinn for endeforming.
TCC-45 EF3 er designet for automatisk sponfri rotasjonskutting, sporfresing og endeforming. Alle tre operasjonene utføres samtidig, noe som eliminerer rørhåndtering fra kuttemaskinen til en frittstående endeformer. Dette øker produktiviteten og forbedrer både nøyaktighet og kvalitet. Systemet kan programmeres for lange, helautomatiske produksjonsserier uten behov for operatør.
Maskinen er utstyrt med tre formingsstasjoner som er i stand til å produsere de fleste standardformer med ett enkelt verktøyoppsett: vulst (beads), O-ringvulst, flenser (flares), slangekoblinger, utviding, reduksjon, etc.
Maskinen kan behandle rør fra enten rette lengder eller fra spoler. Den er utstyrt med en produksjonsteller som slår av systemet etter at ønsket antall kutt er oppnådd.
Tekniske spesifikasjoner:
| Rørmateriale | Kobber, aluminium, stål |
| Maks. diameter på røret som skal kuttes | Kobber, aluminium: Ø 22 mm
Stål: Ø 12,5 mm |
| Diameteren på røret som skal kuttes og endeformes | Kobber, aluminium: Ø6–22 mm
Stål: Ø6–16 mm |
| Diameteren på den endetformede delen | Maks. Ø 30 mm |
| Rørlengder | Med samtidig skjæring og endeforming: 40–915 mm
Endeforming før skjæring; 915–6000 mm |
| Veggtykkelse | Kobber, aluminium: 0,4–1,5 mm
Stål: 0,4–1 mm |
| Trykkluftforsyning | 6 bar = 600 kPa | 87 psi |
| Luftforbruk | ~ 650 l/min |
| Strømforsyning | 7,5 kW |
| Hovedsikring | 3x63 A (380–480 V) 3x80 A (200–240 V) |
| Forsyningsspenning | 200–240 V / 50 Hz / 60 Hz, 3-fase
400–480 V / 50 Hz / 60 Hz, 3-fase |
