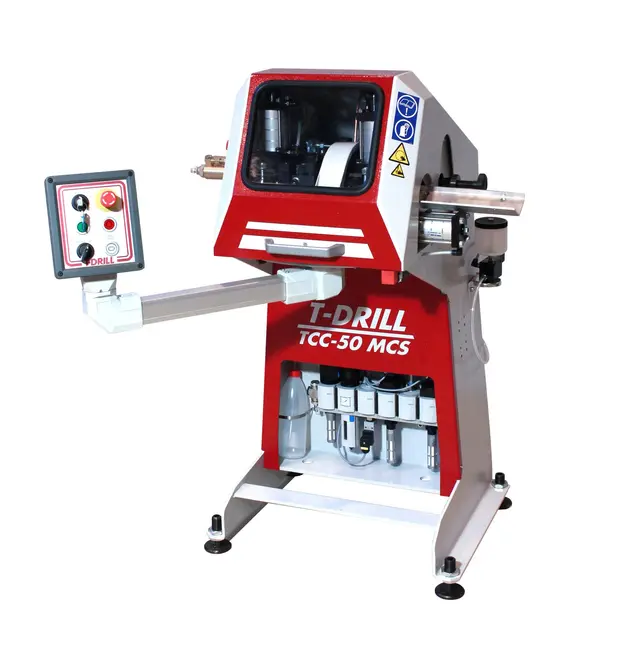

TCC-50-MCS manuelle og transportable rørkuttemaskin gir en kostnadseffektiv løsning for de som trenger fordelene med sponfri, roterende kutting, men med lavere volumkrav.
Røret mates manuelt av operatøren til den justerbare stopperen, etterfulgt av automatisk roterende avstenging. Med en digital avlesning kan kappeelengden stilles inn raskt og nøyaktig. Rørdiameterområdet er 1,5–50,8 mm. Maskinen er egnet for kobber, aluminium, messing, CuNi, bløtt- og rustfritt stål.
Roterende avskjæring eliminerer spon, skrap, sekundær avgrading og vask av deler. Det er en miljøvennlig, stillegående og rask skjæremetode. Minimal reduksjon i indre diameter er avgjørende for sekundære operasjoner som dorbøying og frittstående endeforming. Med TCC-50-MCS kan dette oppnås ved å bruke en rask totrinns skjæremetode.
Pull-apart-metoden er den mest avanserte kuttemetoden: først trenger kappeskiven inn i rørveggen til omtrent 95 %. Deretter separeres den kuttede lengden ved å trekke den fra hverandre. Dette eliminerer eller minimerer reduksjon av indre diameter som kan oppstå hvis bladet skulle skjære hele rørveggen.
Med denne funksjonen er sekundæroperasjonene enklere å utføre, siden skjærekvaliteten vanligvis er god nok uten avgrading eller avfasing av rørender. Metoden muliggjør også enkel sammenkobling av forskjellige prosesser som kutting + endeforming/bøying.
Tekniske spesifikasjoner:
| Rørmateriale | Kobber, aluminium, stål |
| Maks. diameter på røret som skal kuttes | Kobber, aluminium: Ø 22 mm | Ø 0,866''
Stål: Ø 12,5 mm | Ø 0,5'' |
| Diameteren på røret som skal kuttes og endeformes | Kobber, aluminium: Ø6–22 mm | Ø0,236–0,866''
Stål: Ø6–16 mm | Ø0,236'' - 0,63 |
| Diameteren på den endeformede delen | Maks. Ø 30 mm | Ø 1,18'' |
| Rørlengder | Med samtidig skjæring og endeforming: 40–915 mm | 1,57'' – 36''
Endeforming før skjæring; 915–6000 mm | 36'' – 236'' |
| Veggtykkelse | Kobber, aluminium: 0,4–1,5 mm | 0,02'' – 0,06''
Stål: 0,4–1 mm | 0,02'' – 0,04' |
| Trykkluftforsyning | 6 bar = 600 kPa | 87 psi |
| Luftforbruk | ~ 650 l/min |
| Effekt | 7,5 kW |
| Hovedsikring | 3x63 A (380–480 V) 3x80 A (200–240 V) |
| Forsyningsspenning | 200–240 V / 50 Hz / 60 Hz, 3-fase
400–480 V / 50 Hz / 60 Hz, 3-fase |
