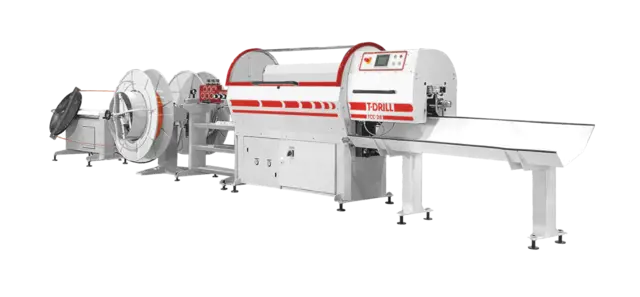

TCC-28 er en automatisert rørkuttestasjon med mange tilpasningsmuligheter. Skjæreområdet for kobber og aluminium er 4,76 - 22 mm og maks. 10 mm for bløtt stål. Systemet har helautomatiske kuttlengdeendringer med et integrert batch-styringssystem. Materialet kan mates fra flere typer avspolingssystemer. TCC-28 er en ideell løsning for automatisk kutting av rør med liten diameter.

Egenskaper:

Ved kapping av ulike lengder er det praktisk å bruke et sorteringsbord for å skille lengdene fra hverandre. Det finnes ulike slike bord for håndtering av maksimale kuttelengder fra 2000 mm til 6000 mm.

Ved kutting fra spole brukes en vertikal dobbel spoleholder eller en vertikal spoleholder og en rørretter. Fordelen med en dobbel spoleholder er at det går raskt å skifte spole; mens én spole kuttes, kan en annen skiftes uten å avbryte produksjonen.

Ved retting brukes enten 7+7 eller 9+9 rettevalser, avhengig av rørdiameteren. T-DRILL har lagt spesiell vekt på enkel justering av rullene og på hastigheten på rulleskiftet. Det finnes justeringsanordninger med digitalt display og bytttemekanismer som gjør det mulig å skifte rettevalser uten bruk av verktøy.

Maskinen kan endre skjærelengden automatisk med en gjentagelsesnøyaktighet på +/- 0,1 mm. Kuttelengden programmeres inn på et berøringsskjermpanel. Ved hjelp av panelet er det også enkelt å diagnostisere årsakene til eventuelle feilsituasjoner.

Gjennomskjæringsmetoden er den mest grunnleggende metoden for kutting av rør med roterende skjæreskiver for kappelengder på 30 mm (XX) eller mer med basisutstyr. Metoden kan brukes i tilfeller der en viss reduksjon i innvendig diameter er akseptabel.

Pull-apart-metoden er den mest avanserte kuttemetoden: Først trenger skjæreskiven inn i rørveggen til ca. 95 %. Deretter separeres den avskårne lengden ved å trekke den fra hverandre. Dette eliminerer eller minimerer reduksjonen i indre diameter som kan oppstå hvis skjæreskiven skulle kutte helt gjennom rørveggen.

Med denne funksjonen er det lettere å utføre de sekundære operasjonene, siden kuttekvaliteten vanligvis er god nok til at de kan utføres uten avgrading eller avfasing av rørendene. Metoden gjør det også enkelt å koble sammen ulike prosesser, for eksempel kutting + endeforming/bøying.


TCC-28 er en ideell løsning for automatisk kutting av rør med liten diameter. Ved kapping av rør fra spole er det mulig å utføre til og med 3 500 kutt i timen med høy kappekvalitet, noe som er en overlegen produksjonshastighet
