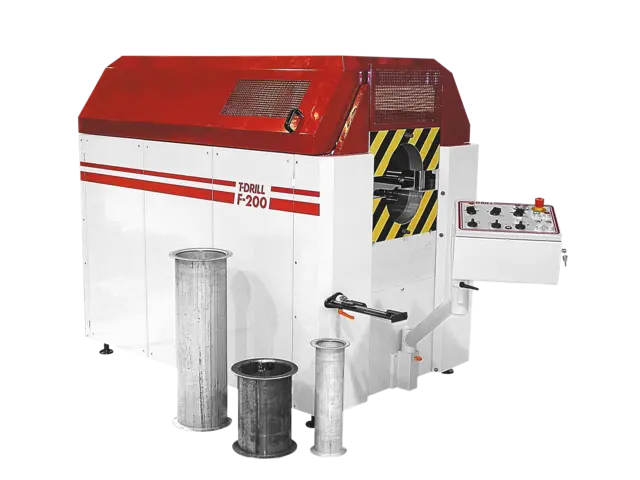

F-200 FLENSMASKIN FOR BÅDE VARM- OG KALDFORMING

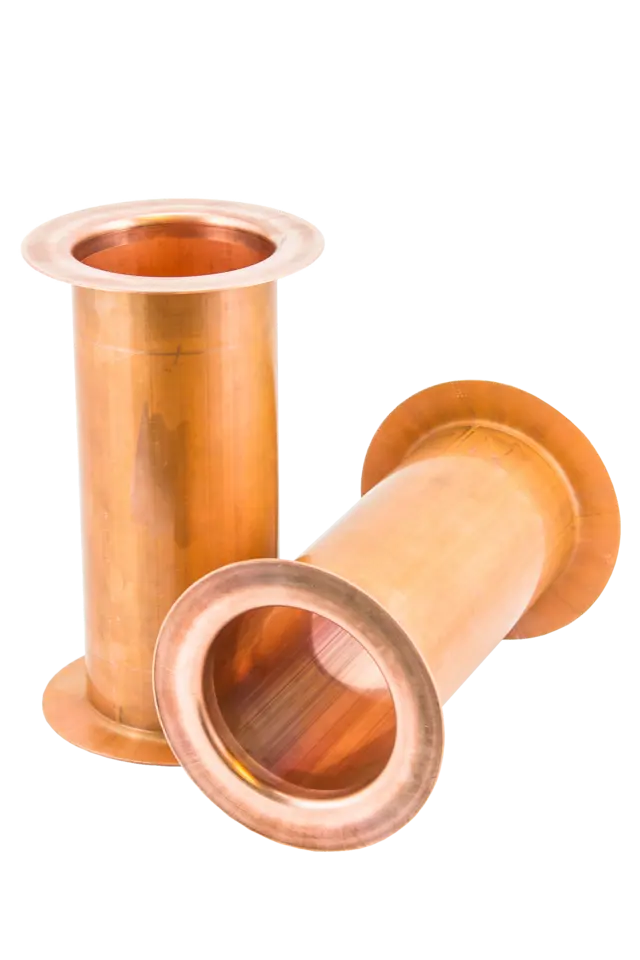

Med T-DRILL F-400 flensmaskin formes flenser direkte på enden av røret – et system som sparer opptil 40 % i tid og kostnader sammenlignet med tradisjonelle sveisehals-flensforbindelser.
Maskinen kan utføre både varm- og kaldforming. F-400 er også egnet for produksjon av flensstykker.
Fordeler med T-DRILL flensmaskiner:
Lavere verkstedkostnader på grunn av eliminering av sveising og røntgen
Mindre arbeidskapital: ingen sveisehalsflens eller komplekst sveise- og røntgenutstyr

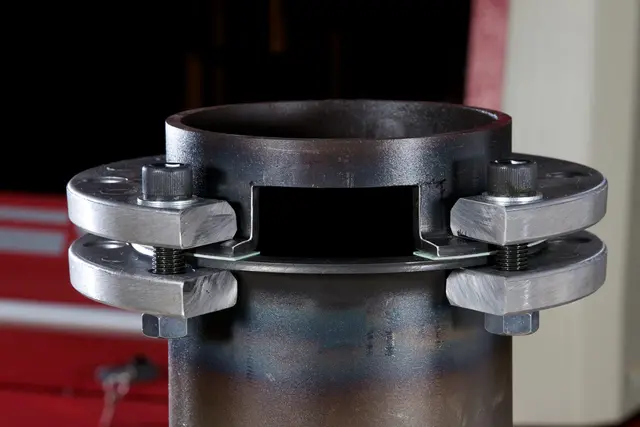

Løse flenser for rask installasjon – ingen vanskelig plassering av bolthull
Presise resultater og konstant høy kvalitet: ingen risiko for sveise- eller loddebrudd
Kald- og varmforming av lange og bøyde rør med glatte eller rillede flensoverflater
Programmerbarhet for enkel betjening og praktisk talt ingen behov for vedlikehold
T-DRILL Flensmetode er godkjent av f.eks.:
Det Norske Veritas
Germanisk Lloyd
Lloyd's register over skipsfart (karbonstål osv.)
Lloyd's register over skipsfart (CuNi)
Bureau Veritas
ASTM
Direktivet om trykkutstyr (PED)
Typiske bruksområder:
Skipsfart, f.eks. til hoved- og hjelpesjøvannssystemer, ventilasjons-, drenerings- og ballastsystemer, luftbehandlings- og avgass- og brannslokkingssystemer.
Rustfrie prosessrør, som er viktig i f.eks. vannbehandling, mat- og melkprodukter, farma og kjemisk industri
Tekniske spesifikasjoner:
| Strømforsyning |
200–240 V / 50 Hz /60 Hz, 3-fase
400–480 V / 50 Hz /60 Hz, 3-fase |
| Sikring |
Min. 3 x 50, maks. 3 x 125 A (200–240 V)
Min. 3 x 35, maks. 3 x 100 A (400–480 V) |
| Effekt |
10 kW |
| Lufttrykk |
6 bar (600 kPa) *) | 87 psi *) |
| Luftforbruk |
20 l/min *) |
| Oksygen |
2–5 bar (200–500 kPa *) | 29–72 psi * |
| Propan |
Maks. 2 bar * | 29 psi * |
| Hydraulisk trykk |
Maks. 120 bar | 1740 psi |
| Flensrekkevidde |
21,3–219 mm | .840"–8.625" OD |
| Avfasing |
21,3–219,1 mm | .840"–8.625" OD |
| Ekspansjon |
Kobber: 60–219,1 mm | 2,375”–8,625” ytterdiameter |
| Maskinens dimensjoner |
1700 x 1120 x 1370 mm | 67'' x 44'' x 54'' (L x B x H) |
| Pakkemål |
1700 x 1120 x 1370 mm | 67'' x 44'' x 54'' (L x B x H) |
| Nettovekt |
2700 kg |
| Bruttovekt |
3200 kg |
