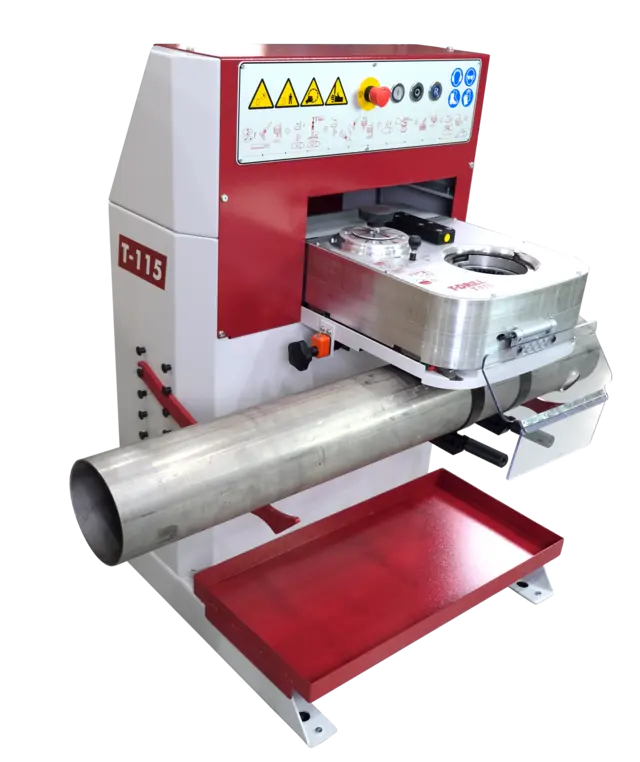

T-115 TRANSPORTABEL KRAGEMASKIN

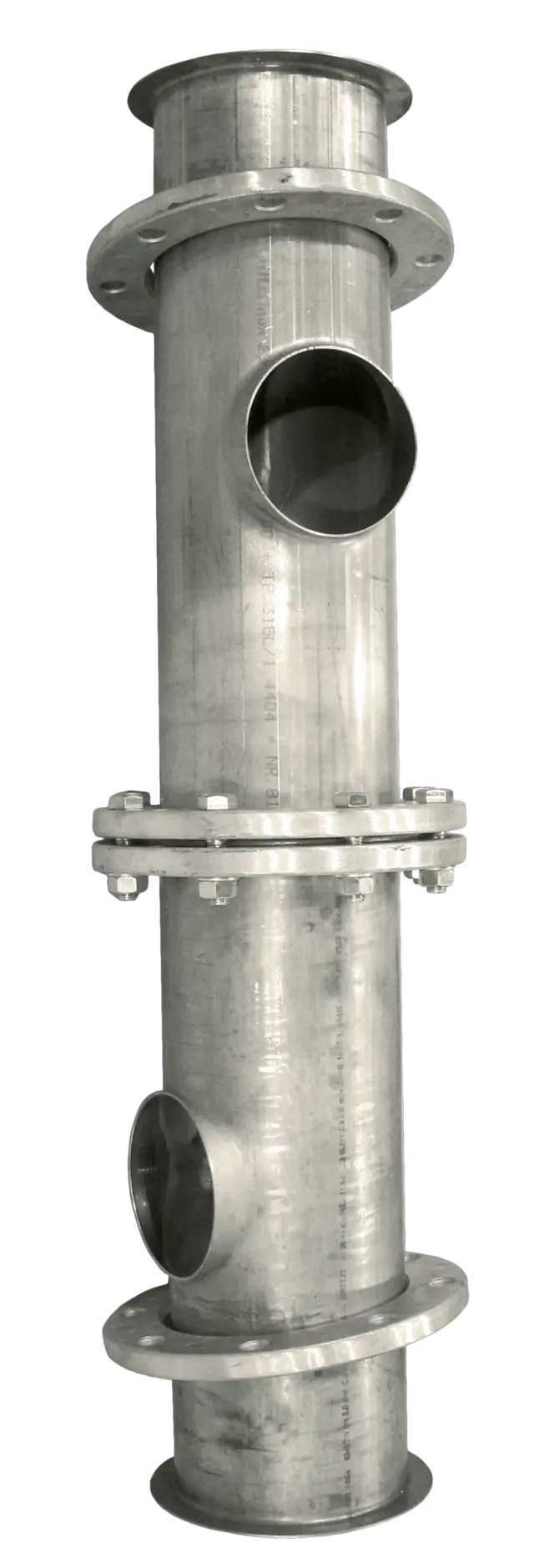

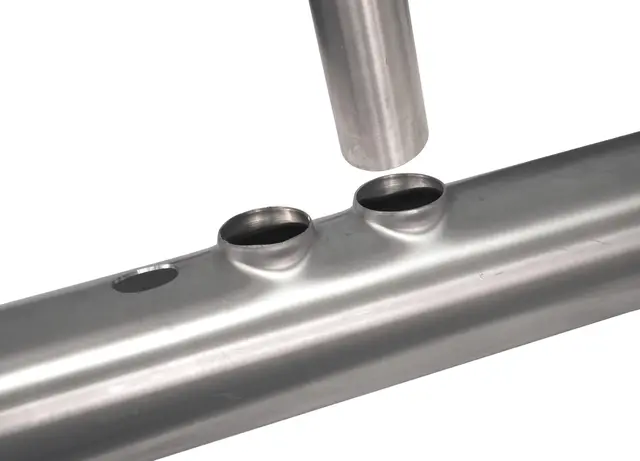

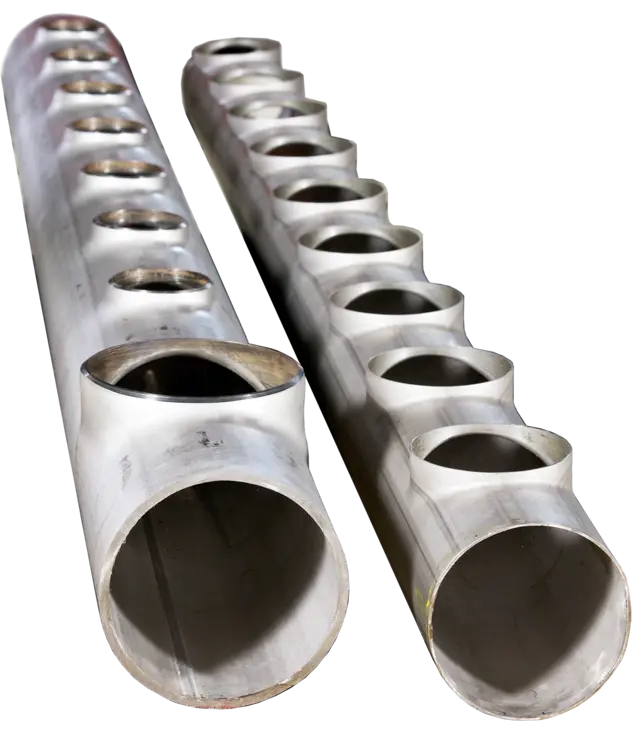

Den transportable T-DRILL T-115 kragemaskin produserer ekstruderte utløp for avgreningsforbindelser direkte på rør 33,7–323,9 mm (1''–12'') med avgreningsrørdiameter opptil 114,3 mm (4''). Hele prosessen fra fresing av forhull til trimming utføres i tre trinn på en enkelt arbeidsstasjon.
T-115-maskinen er enkel å bruke: verktøyene er justerbare for forskjellige størrelser på grenrør, og betjeningspanelet gir enkle trinnvise instruksjoner for å starte og stoppe sykluser for fresing, kragefresing og trimming av pilothull.
T-115 er bare 800 mm bred og designet for enkel flytting med manuell eller motorisert gaffeltruck. Leveringspakken inkluderer også et praktisk verktøybord med verktøyholdere for enklere maskinbruk og verktøyservice.
Bruksområder:
T-115 er en ideell løsning for både fabrikk- og bruk på stedet for ulike bransjer, som for eksempel:
Rustfritt stålbedrifter (f.eks. pumper, ventiler, næringsmiddel- og meieriindustrien, vannbehandling, farmasøytisk og kjemisk industri)
HVAC (f.eks. varmevekslere, luftpumper, radiatorer)
Skipsbygging (f.eks. luftbehandling, rent vann og avløpsvann, ballastvann, motorrør)
Bilindustri og luftfart
T-115 kragesystemet består av:
T-115 kragemaskin
Pilothullfreseverktøy
Krageverktøy (med formestifter + stiftholder i henhold til kragediameter)
Trimmeverktøy
Klemmeverktøy i henhold til rørdiametere
Verktøybord med verktøyholdere
Forboringsverktøyet, krageverktøyene og trimmeverktøyet er oppbevart på verktøybordet. Verktøyholderne kan brukes til verktøyinnstilling. Knappene på betjeningspanelet brukes til å starte og stoppe sykluser for fresing, kragefresing og trimming av forboringshull.
Tekniske spesifikasjoner:
| Rørmateriale | Aluminium, kobber, rustfritt stål, karbonstål |
| Kragediameter | Ø19–114,3 mm | .840" – 5,00" OD |
| Rørdiameter | Ø33,7–323,9 mm | 1,315” – 12,750” ytterdiameter |
| Maks. veggtykkelse | Se kapasitetstabellen i brosjyre |
| Lydnivå | Maks. 78 dB |
| Driftsspenning | 200–240 V / 50 Hz / 60 Hz, 3-fase
400–480 V / 50 Hz / 60 Hz, 3-fase |
| Sikringer | 16 A |
| Mål på enheten | 820 x 910 x 1230 mm
| 32,3 x 35,4 x 48,4” |
| Enhetens vekt | 250 kg (Med verktøybord 360 kg) |
