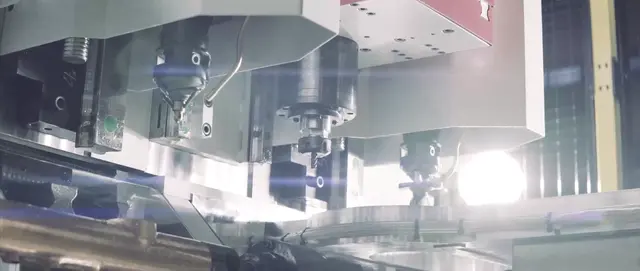

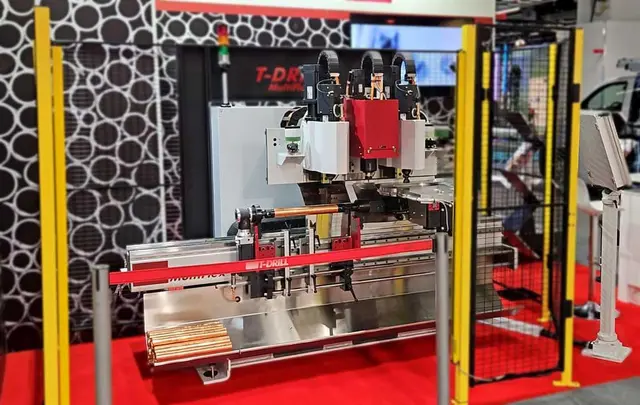

T-DRILL S-56 MultiFlex er en svært effektiv automatisk flerenhets kragemaskin for produksjon av T-uttak for loddede og sveisede skjøter. Maskinen er designet for å møte dine spesifikke behov for krage med opptil tre verktøyenheter:
- For overlappende skjøter: 1–3 krageenheter
- For butt-sveisede skjøter: 1 freseenhet for elliptiske pilothull
- og 1–2 krageenheter med trimmefunksjon for flate krager.

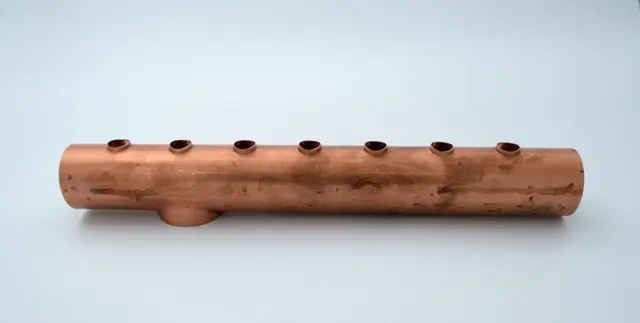

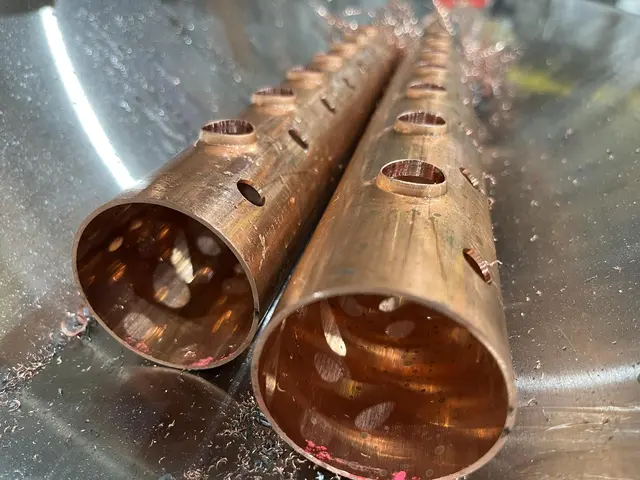

S-56 MultiFlex produserer kvalitetskrager opptil 60,3 mm (OD 2 1/4”). Den er ideell for å produsere variable kragestørrelser i stål- og kobbermanifolder, men også egnet for alle formbare materialer (stål, rustfritt stål, aluminium, kobber og kobber-nikkel).
Krageprosessen er helautomatisert, og bore- og trimmeprosessene er optimaliserte. Runde pilothull for overlappende skjøtkrager lages med samme verktøy som krager. Elliptiske pilothull for butt-sveisforbindelseskrager lages med maskinens valgfrie freseenhet, som muliggjør 1:1 butt-sveis (kragediameteren er den samme som diameteren på løperøret).
Som en maskin klar for Industri 4.0, som bruker den nyeste teknologien, er S-56 MultiFlex svært allsidig og lett å tilpasse for å passe spesifikke kundebehov. Maskinen er enkel å programmere og bruke, med et brukervennlig grafisk grensesnitt med et fargeberøringspanel, justerbare maskineringsparametere og finjustering av bevegelsesprofiler.
Aktuelle bruksområder kan for eksempel være rørformede komponenter til bilindustri, klimaanlegg/kjøling, varmepumper, varmegjenvinning, varmevekslere og produksjon av solcellepaneler.
Tekniske spesifikasjoner:
| Beskrivelse | Verdi |
|---|
| Krageområde for overlappende skjøt (boring/krageforming): | Indre diameter: Ø6–54 mm |
| Krageområde for buttsveiseskjøt (elliptisk pilothullfresing/krageforming/trimming): | Ytre diameter: Ø17,2–60,3 mm |
| Krageområde for buttsveiseskjøt (boring/krageforming/trimming): | Ytre diameter: Ø12–58 mm |
| Rørdiameter | Ø8–114,3 mm |
| Rørmateriale: | Fe, Stål, Rustfritt stål, Aluminium, Kobber, Kobbernikkel |
