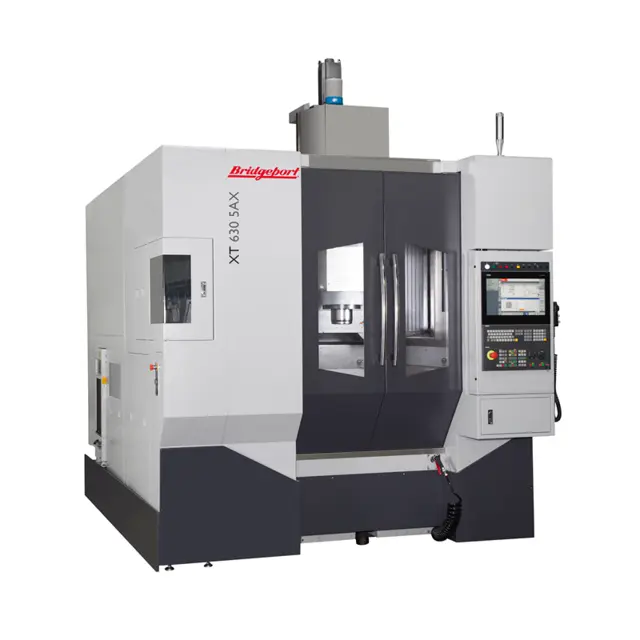

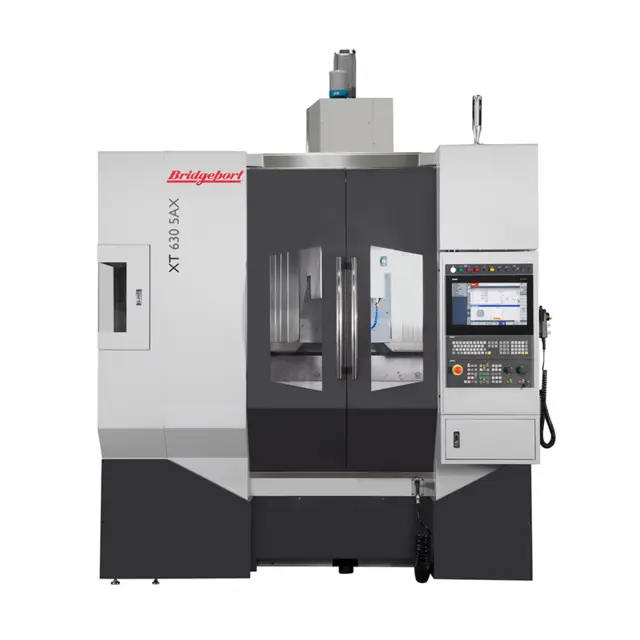

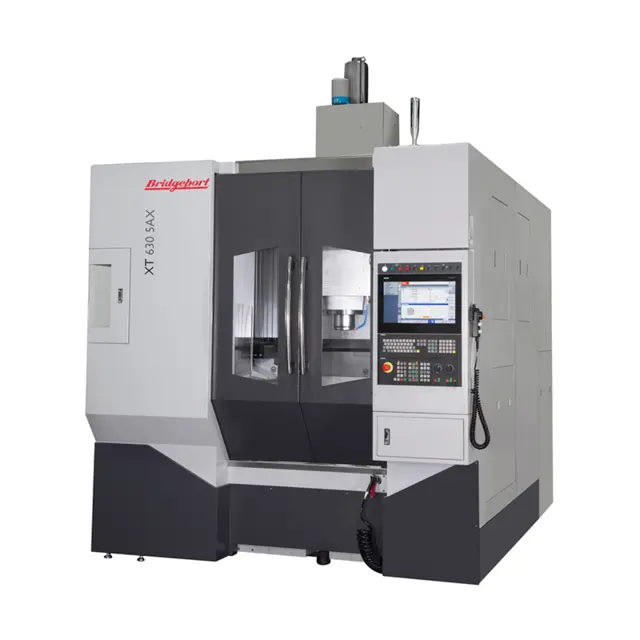

Den innovative 5-aksede CNC-fresen Bridgeport XT 630 5AX er den første av en ny generasjon maskineringssentre fra Bridgeport. Den har en bevegelig bjelkekonstruksjon som øker maskineringsevnen når det gjelder kompleksitet, kapasitet, geometrisk nøyaktighet og posisjoneringsnøyaktighet
Bordet på XT 630 5AX har en diameter på 630 mm og en skapasitet på 350 kg kombinert med en svingdiameter på 850 mm. Dette tilltater komplekse maskineringsløsninger som etterspørres innen romfart, bilindustri, kraftproduksjon, medisinsk industri, verktøy- og formverktøy og andre sektorer som krever høy presisjon.
XT 630 5AX-maskinen har en stiv struktur som er utviklet ved hjelp av FEA-analyser, og den har en bjelkekonstruksjon som plasserer de lineære aksene uavhengig av arbeidsstykket.

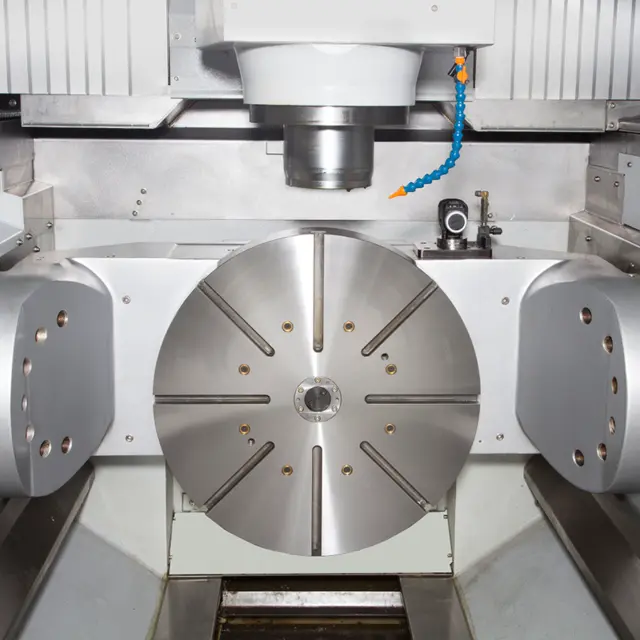

Arbeidsstykket er plassert på et stivt dreiebord for de to roterende aksene, som har doble motorer i tiltaksenheten. Disse forbedrer den geometriske nøyaktigheten og posisjoneringsnøyaktigheten sammenlignet med konstruksjoner og strukturer som brukes i produksjonen av mer konvensjonelle 5-aksede maskiner.
Bevegelsesbjelken med de tre lineære aksene og dreiebordet med de to roterende aksene er begge plassert på et stivt støpefundament i ett stykke som veier over 5 tonn.
Tekniske spesifikasjoner:
| Parameter | Verdi |
|---|
| X-akse bevegelse (mm) | 762 |
| Y-akse bevegelse(mm) | 630 |
Z-akse bevegelse (mm)
| 610 |
| Diameter på 5-akset rotasjonsbord (mm) | 630 |
| 5-akset roterende bord med tilting av A-akse (grader) | -120 / +30 |
| 5-akset rotasjonsbord rotering av C-akse (grader) | 360 |
| Lastekapasitet (kg) | 350 |
| T-spor (antall x størrelse) (mm) | 8 x 14 |
| Spindelkonus | BT 40 (BBT 40-alternativ) |
| Spindeleffekt (kW) | 19,5 (Heidenhain) / 14 (Siemens) |
| Spindelhastighet (o/min) | 15 000 |
| Automatisk verktøyveksler (ATC) type | Svingarm |
| Verktøykapasitet (verktøy) | 24 / 48 / 60 |
| CNC-kontroll | Heidenhain TNC 640 19" / Siemens Sinumerik ONE 19" |
Standardfunksjoner:
- Fjernstyrt MPG-håndratt
- Roterende enkoder for A-akse
- Nivelleringsplate og -skrue
- Arbeidslys
- Automatisk sentral smøring med fett
- Sponspyling av kjølevæske
- Automatisk kjølevæskepistol
- Kjølevæske rundt verktøy
- Spindelkjøler
- Kjøler for kulemutter og endeleier
- Trefarget lystårn
- Automatisk dør til verktøymagasin
Valgfrie funksjoner:
- Roterende enkoder for C-akse
- Lineær skala for X-/Y-/Z-akse
- 500 mm bred spontransportør, hengslet type og skrape
- Kjølevæske gjennom spindel
- CTS-forberedelse med Deublin Rotary Union
- Tåkefanger
- Lysgardin for inngangsdør
- Prober
- Dynamisk kollisjonsovervåking
- Kinematisk innretting
For mer informasjon, se vedlagt brosjyre under "dokumenter / video" ovenfor
