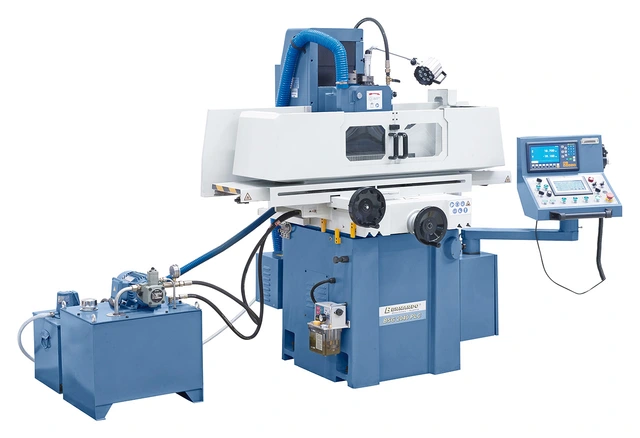

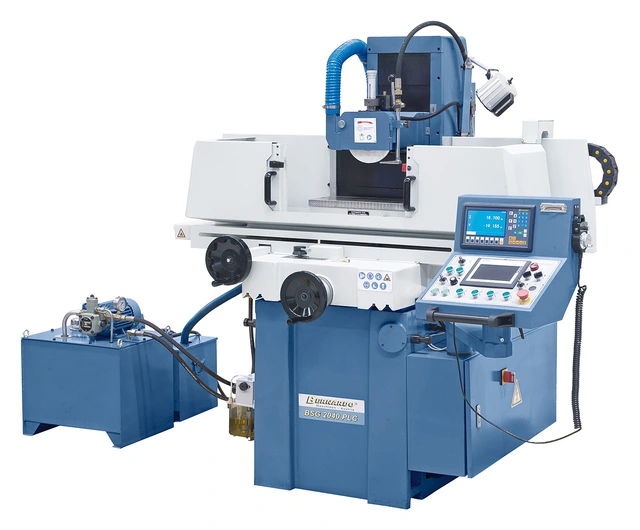

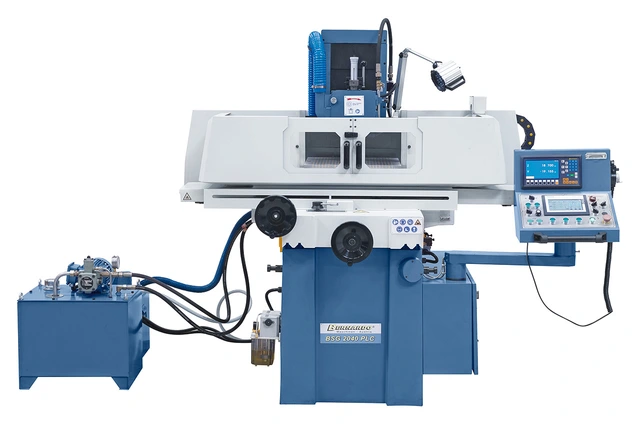

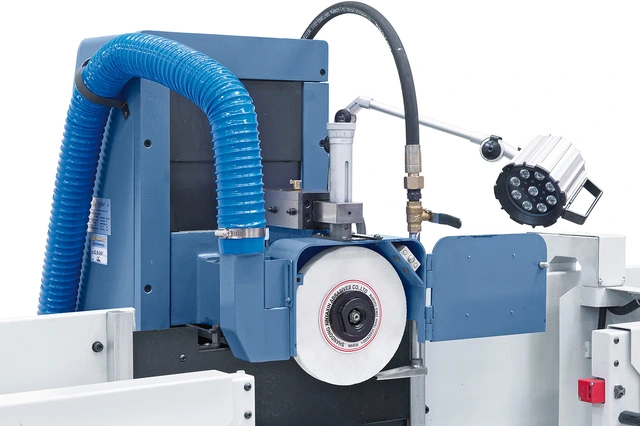

Planslipemaskin BSG2040 PLC
Den hydrauliske plansliper BSG 2040 PLC har et omfattende utvalg av standardutstyr, f.eks. datamaskin automatisert vertikal mating, parallell kommode med mikrometerinnstilling, magnetisk klemmeplate med avmagnetiseringsenhet og 2-akset digital avlesing.
-
Inkludert Siemens PLC-kontroll for programmering av enkle slipesykluser via berøringsskjerm.
-
Hydraulisk system garanterer myk bordkjøring selv tungt arbeid
-
Separat hydraulisk enhet med varmeveksler for å utelate vibrasjoner og termisk belastning
-
Solid konstruert og godt støttet struktur sikrer høy stabilitet
-
Digitalstyrt, automatisk vertikal mating med servomotor
-
Justerbar langsgående og tverrgående bevegelse via endestopp
-
V-flat langsgående bordføring, dobbel-V kryssbord guide
Spesifikasjoner
|
Modell
|
BSG 2040 PLC
|
|
Arbeidsbord
|
200 x 500 mm
|
|
T-spor / bredde
|
1 / 14 mm
|
|
Magnetbord
|
200 x 460 mm
|
|
Maks lengdebevegelse:
|
560 mm
|
|
Maks tverbevegelse
|
240 mm
|
|
Maks avstand spindelnese til bord
|
450 mm
|
|
Maks. vekt på arbeidsstykket*
(*med magnetklemmeplate)
|
180 kg
|
|
Slipeskive
|
200 x 20 x 31,75 mm
|
|
Bordets hastighet, hydraulisk
|
7 - 25 m/min
|
|
Tverrjustering
|
|
|
Automatisk justering, tverr
|
0,1 - 8 mm / Stroke
|
|
Ilmating, tverr
|
990 mm/min
|
|

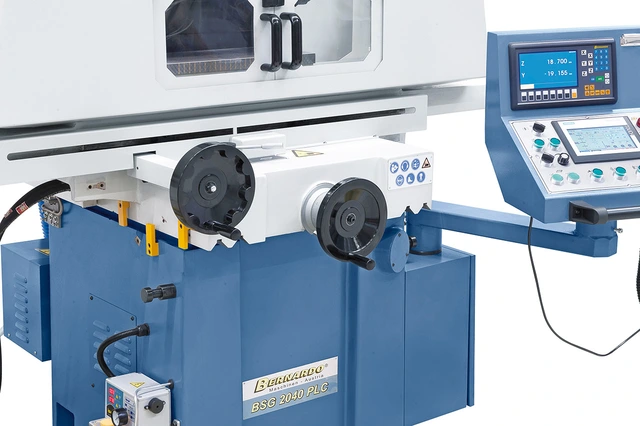

Justering per dreining av håndhjulet
|
4 mm/rev.
|
|
Skala på håndhjul
|
0,02 mm
|
|
Vertikal justering
|
|
|
Automatisk justering, vertikal
|
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
|
|
Ilmating, vertikal
|
480 mm/min
|
|
Justering per dreining av håndhjulet
|
2 mm/rev.
|
|
Skala på håndhjul
|
0,005 mm
|
|
Spindelmotor
|
2,2 kW
|
|
Spindel hastighet
|
2850 omdr./min
|
|
Motor, hydraulisk pumpe
|
0,75 kW
|
|
Motor vertikal mater
|
0,5 kW
|
|
Lengde
|
2160 mm
|
|
Bredde
|
1650 mm
|
|
Høyde
|
1840 mm
|
|
Vekt
|
1640 kg
|
Standard utstyrsliste:

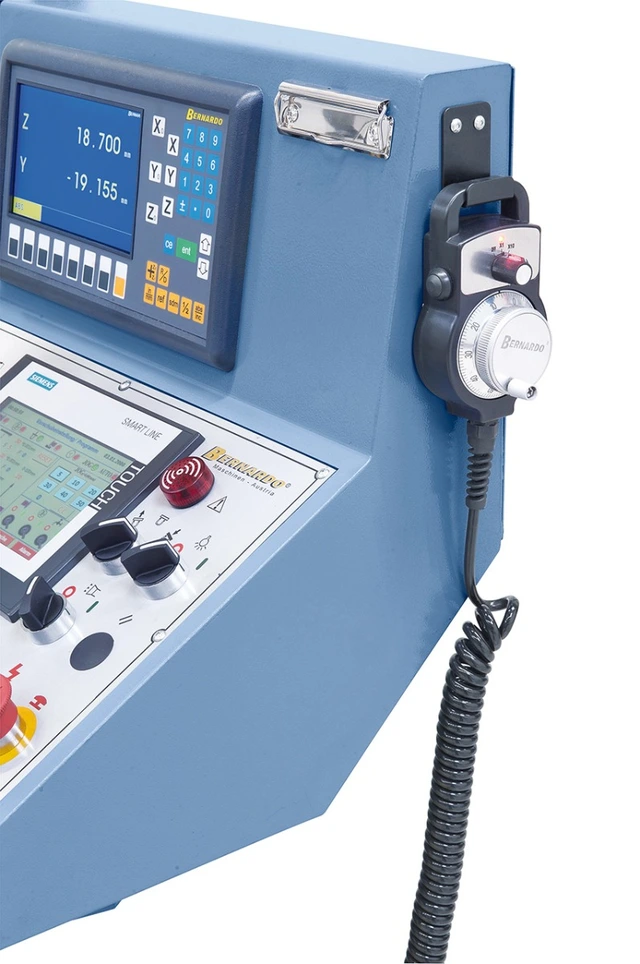

- 2-akset digital avlesning ES-12 H med LCD-skjerm

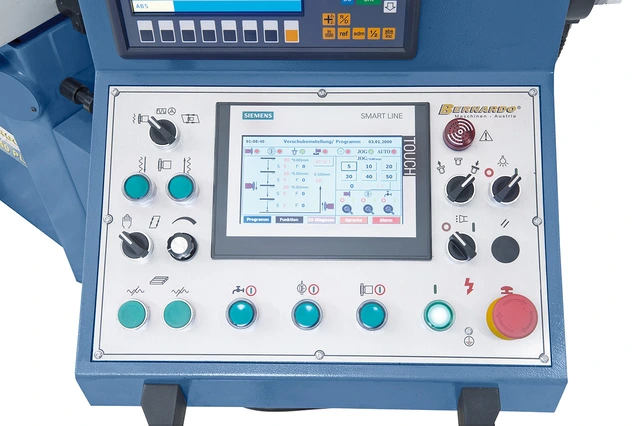

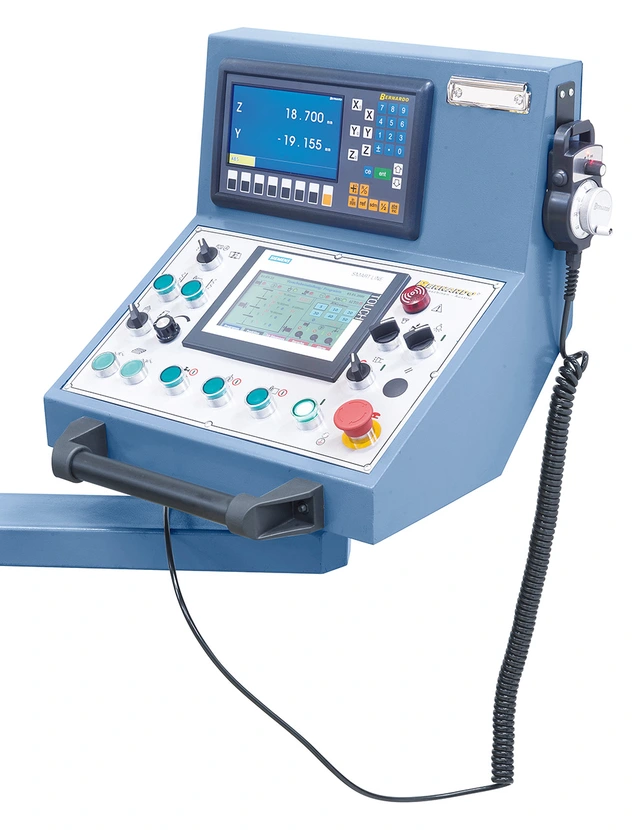

- Siemens SMART-panel IE V3 med berøringsskjerm
- Elektronisk håndhjul
- Slipeskive
- flens
- LED-maskinlys

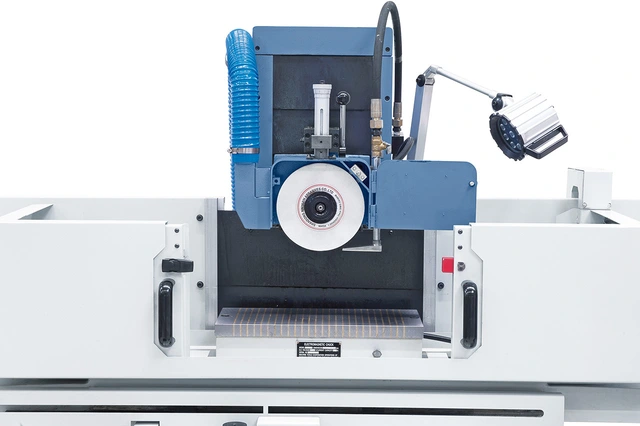

- Magnetisk klemplate
- Balansestand
- Balanserende dor
- Beskyttelsesdeksler
- Demagnetiseringsenhet
- Kjølevæskeenhet
- Maskinføtter

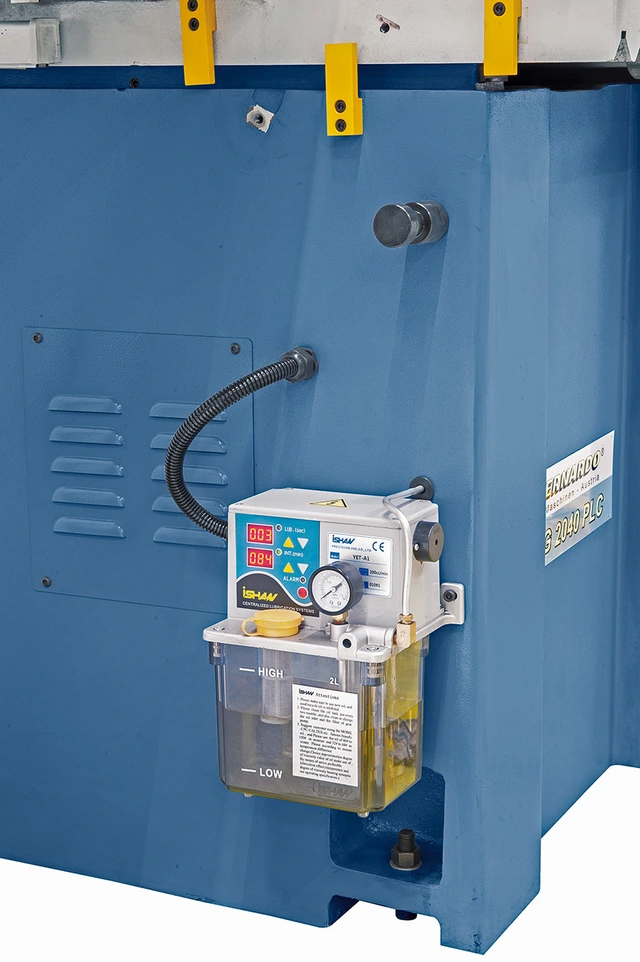

- Sentralsmøring
