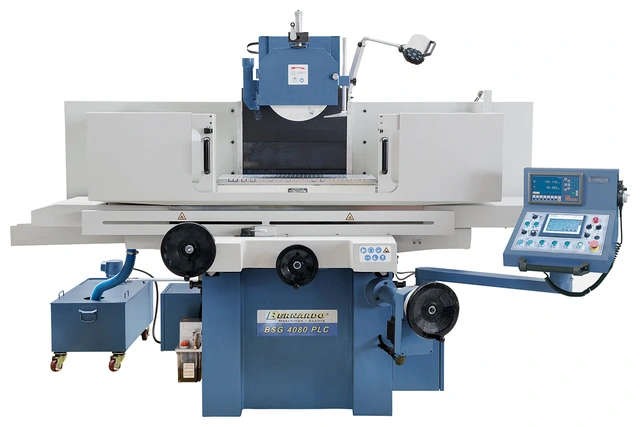

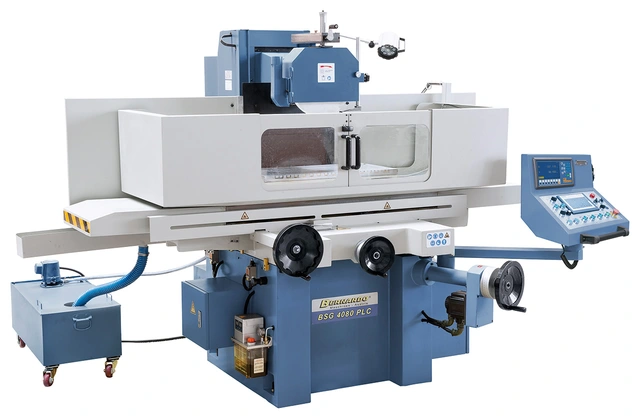

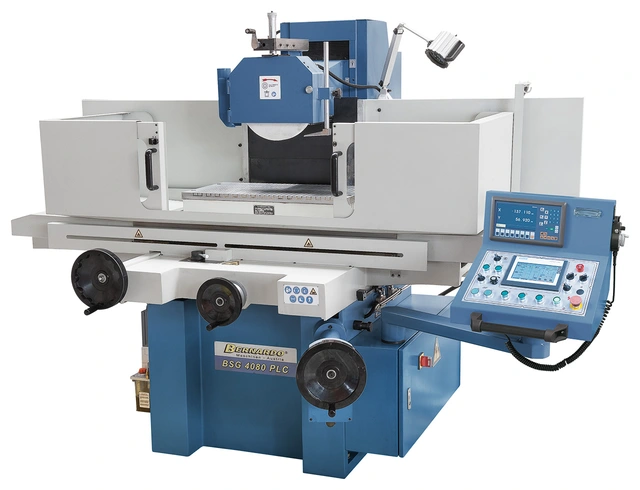

Bernardo BSG 4080 PLC
BSG 4080 PLC er en passende modell for bearbeiding av arbeidsstykker opp til 500 kg og en slipeflate opp til 900 x 450 mm. Det omfattende utvalget av standardutstyr sikrer optimal ytelse f.eks. automatisk vertikal mating, parallell dresser med mikrometerinnstilling, magnetisk klemplate med demagnetiseringsanordning og 2-akset digital avlesning.
Egenskaper
- Separat hydraulisk enhet med varmeveksler eliminerer vibrasjoner og termisk belastning
- Herdede og polerte bordførere på tvers og langs. Durcite-B-belagte motførere sørger for høy stivhet og lav friksjon
- Langsgående bordføring V-flat, kryssbordføring dobbel V
- Automatisk mating via hurtigmating til arbeidsstykkets høyde, justerbar grovbearbeiding og overflatebehandling, automatisk retur til startposisjon ved programslutt
- Aksiale og radielle lagre i slipespindelen er clamped clearance free
- Solid maskinbase garanterer høy nøyaktighet
- Sterke forsterkninger og tykke vegger sørger for stivhet
- Digital automatisk vertikal mating har servomotor
- Endestoppene tillater justerbar lengde- og tverrbevegelse
- Toppmoderne hydraulikksystem garanterer myk kjøring selv ved høy arbeidsbelastning
Spesifikasjoner
|
Modell
|
BSG 4080 PLC
|
|
Arbeidsbord
|
405 x 815 mm
|
|
T-spor/bredde
|
3 / 14 mm
|
|
Magnetbord
|
400 x 800 mm
|
|
Maks lengdebevegelse
|
900 mm
|
|
Maks tverrbevegelse
|
450 mm
|
|
Maks avstand, spindel
|
580 mm
|
|
Maks vekt arbeidsstykke
|
500 kg
|
|
Slipeskive
|
350 x 40 x 127 mm
|
|
Bordhastighet, hydraulisk
|
5 - 25 m/min
|
|
Tverrjustering
|
|
|
Automatisk justering, tverr
|
0,1 - 8 mm/Stroke
|
|
Ilmating, tverr
|
990 mm/min
|
|
Justering per dreining av håndhjulet
|
5 mm/rev.
|
|
Skala på håndhjul
|
0,02 mm
|
|
Vertikal justering
|
|
|
Automatisk justering, vertikal
|
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
|
|
Ilmating, vertical
|
480 mm/min
|
|
Justering per dreining av håndhjulet
|
2 mm/rev.
|
|
Skala på håndhjul
|
0,005 mm
|
|
Spindelmotor
|
4,0 kW
|
|
Spindel hastighet
|
1450 omdr./min
|
|
Motor, hydraulisk pumpe
|
2,2 kW
|
|
Motor vertikal mater
|
0,5 kW
|
|
Lengde
|
2650 mm
|
|
Bredde
|
2200 mm
|
|
Høyde
|
1900 mm
|
|
Vekt
|
3400 kg
|
Standard tilbehør

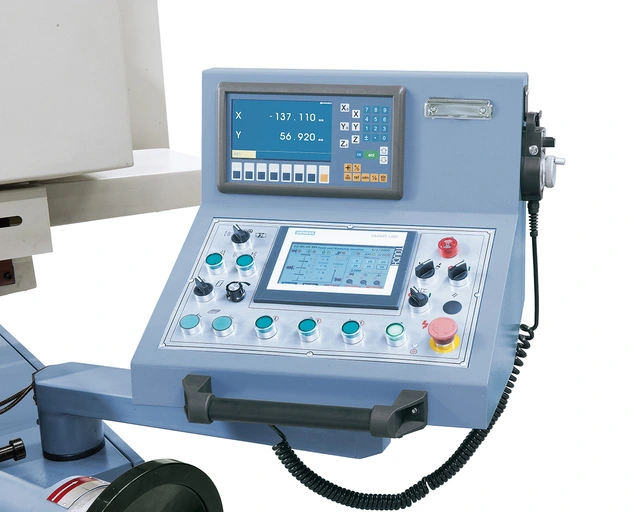

- 2-akset digital avlesning ES-12 H med LCD-display
- Siemens SMART-panel IE V3 med berøringsskjerm
- Elektronisk håndhjul
- Slipehjul
- Flens
- LED maskinlys

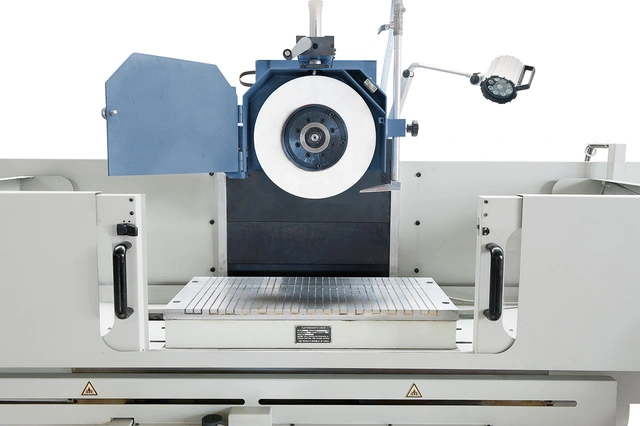

- Magnetisk klemplate
- Balanserende stativ
- Balanserende arbor

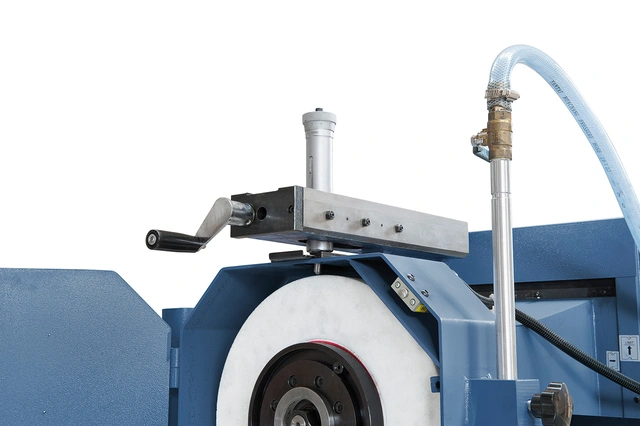

- Parallell dresser
- Beskyttelsesdeksler
- Demagnetiseringsenhet

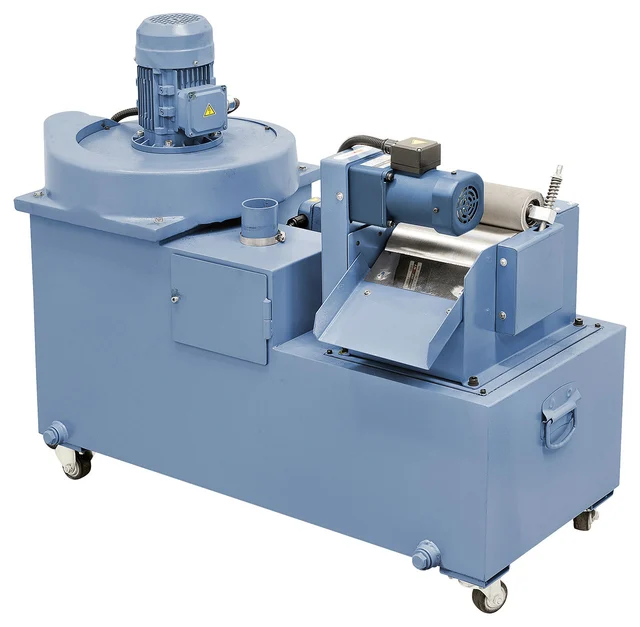

- Kjølevæskeinnretning
- Diamant
- Maskin føtter

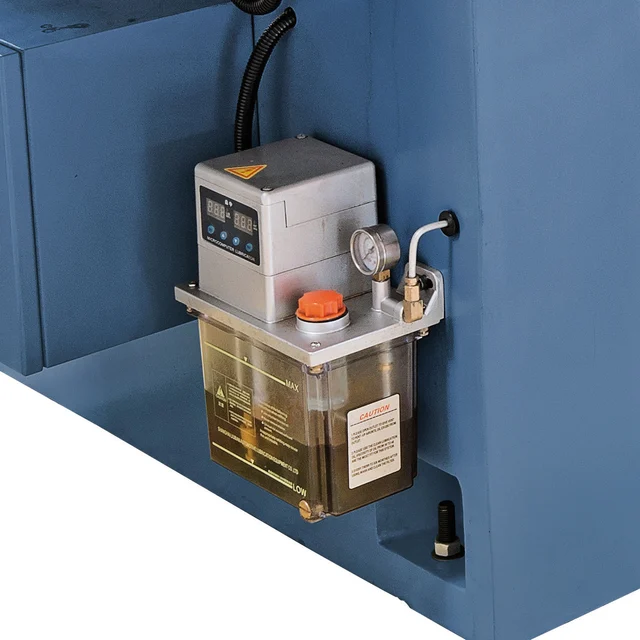

- Sentral smøring
- Verktøy
