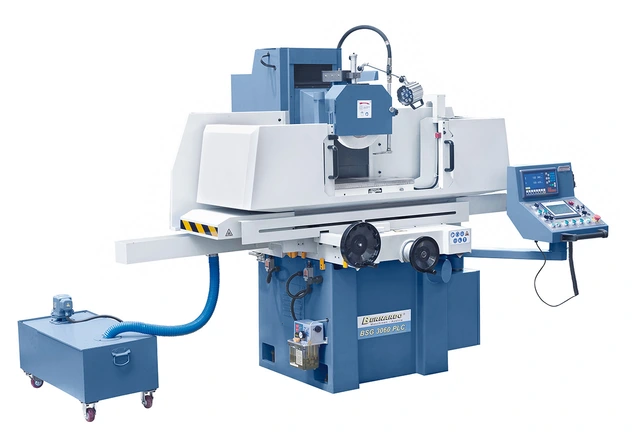

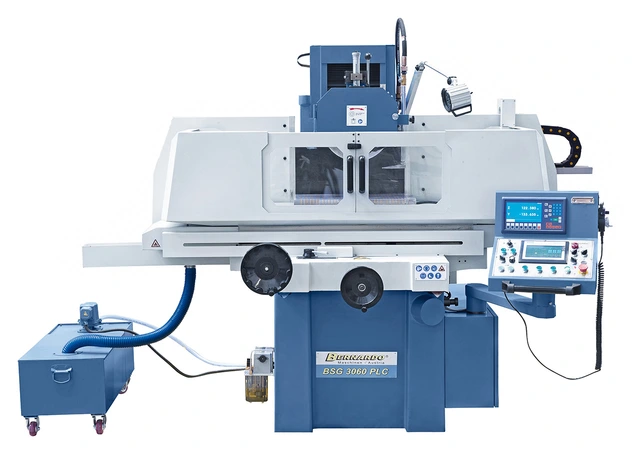

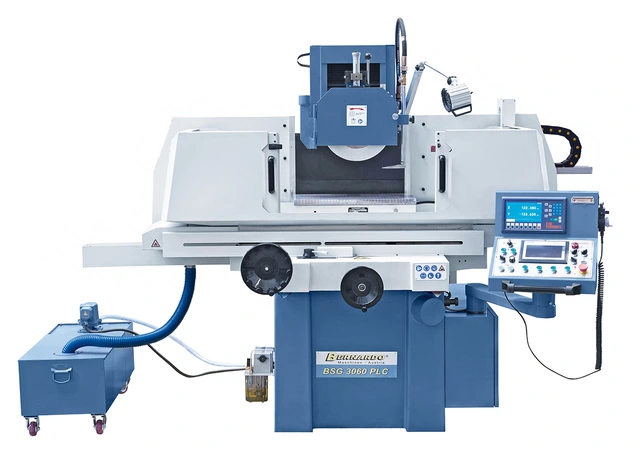

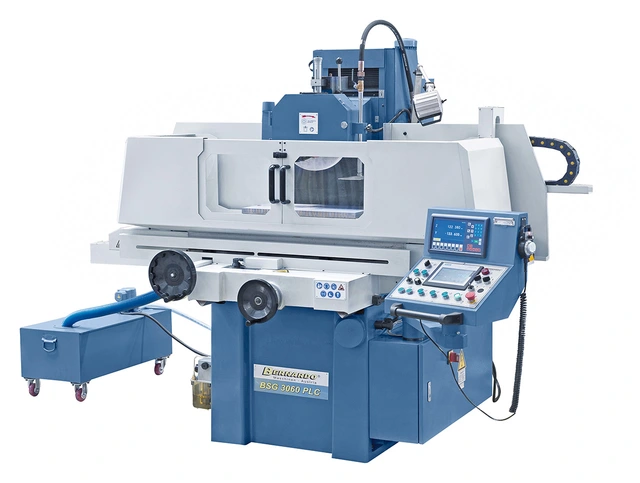

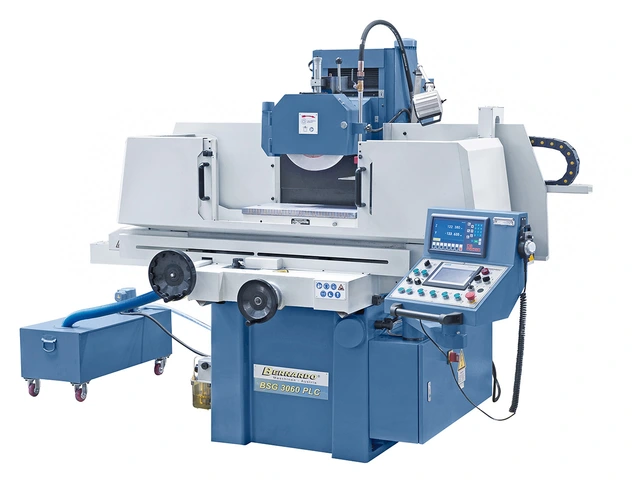

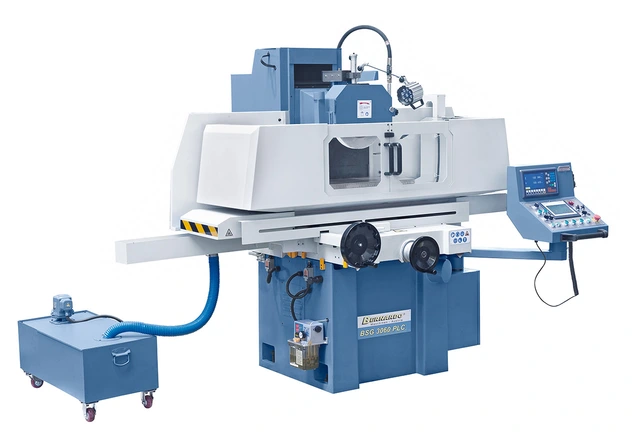

Planslipemaskin BSG 3060 PLC Bernardo
BSG-serien er solidbygde planslipemaskiner med automatisk vertikal mating. Alle hoveddeler, som stativ, sokkel og forkle, er laget av høykvalitets grå støpejern. Det brede utvalget av tilbehør gjør disse modellene svært kostnadseffektive.
Egenskaper
- Plastbelagt motføring i x- og y-aksen sørger for en lav slip-stick-effekt
- V-flat langsgående bordføring, dobbel-V kryssbordføring
- Spindelen har aksiale og radiale, klaringsfrie, forspente lagre
- Separat hydraulisk enhet med varmeveksler for å utelate vibrasjoner og termisk belastning
- Spesielt hydraulikksystem garanterer skånsom bordjustering selv ved full belastning
- Solid konstruert og godt støttet struktur sikrer høy stabilitet
- Digitalt styrt, automatisk vertikal mating med servomotor
- Innmating via hurtig mating til arbeidsstykkets høyde, justerbar til etterbehandling og gnist, automatisk løft i programenden
- Justerbar bevegelse på langs og på tvers av bordet via endestoppere
Spesifikasjoner
|
Bordstørrelse
|
305 x 635 mm
|
|
T-spor antall / bredde
|
3 / 14 mm
|
|
Elektrisk magnet klemmeplate
|
300 x 600 mm
|
|
Maks bevegelse, langsgående
|
765 mm
|
|
Maks bevegelse, tverr
|
340 mm
|
|
Maks hastighet spindle / arbeidsbord
|
580 mm
|
|
Maks vekt på arbeidsstykke*
(* med magnetfastspenningsplate)
|
270 kg
|
|

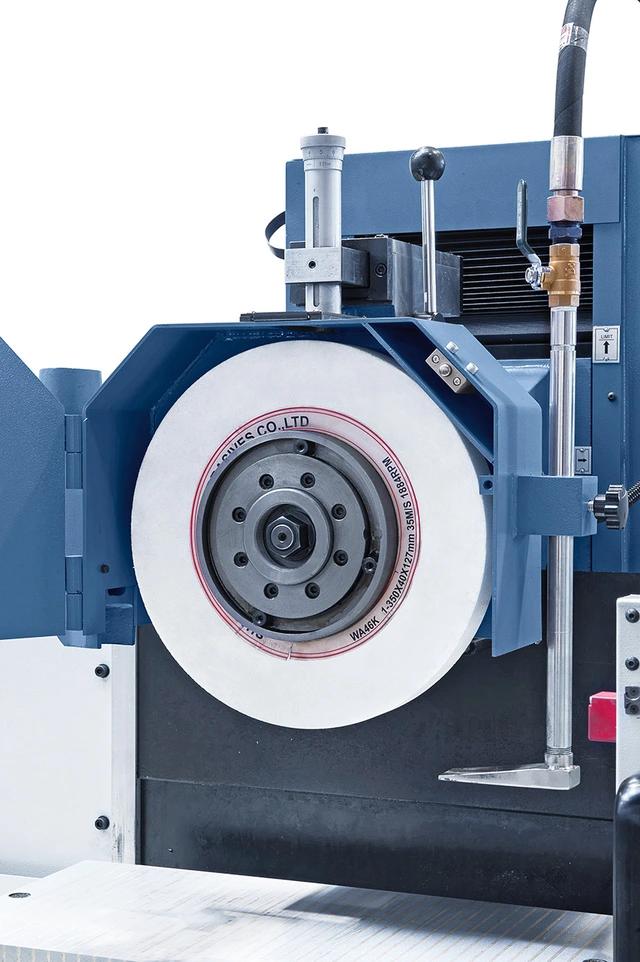

Slipehjul
|
350 x 40 x 127 mm
|
|
Hastighet bord, hydraulisk
|
5 - 25 m/min
|
|
Kryssjustering
|
|
|
Automatisk justering
|
0,5 - 8 mm/Stroke
|
|
Ilmating
|
990 mm/min
|
|
Justering pr håndhjul rotasjon
|
5 mm/rev.
|
|
Skalainndeling på håndhjul
|
0,02 mm
|
|
Vertikal justering
|
|
|
Automatisk justering
|
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
|
|
Ilmating
|
480 mm/min
|
|
Justering pr håndhjul rotasjon
|
2 mm/rev.
|
|
Skalainndeling på håndhjul
|
0,005 mm
|
|
Motorkraft av slipespindel
|
4,0 kW
|
|
Spindle hastighet
|
1450 rpm
|
|
Motor, hydraulisk pumpe
|
2,2 kW
|
|
Motor vertical mating
|
0,5 kW
|
|
Lengde
|
2350 mm
|
|
Dybde
|
2220 mm
|
|
Høyde
|
1910 mm
|
|
Vekt
|
2375 kg
|
Standard tilbehør

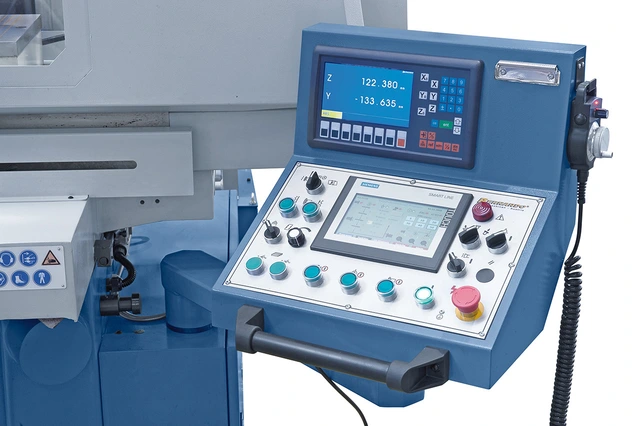

- 2-akset digital avlesning ES-12 H med LCD-display
- Siemens SMART-panel IE V3 med berøringsskjerm
- Elektronisk håndhjul
- Slipehjul
- Flens
- LED maskinlys
- Magnetisk klemplate
- Balanseringsstativ
- Balanserende arbor
- Parallell kommode
- Beskyttelsesdeksler
- Demagnetiseringsenhet
- Kjølevæskeinnretning
- Dressing diamant
- Maskin føtter
- Sentral smøring
- Verktøy
