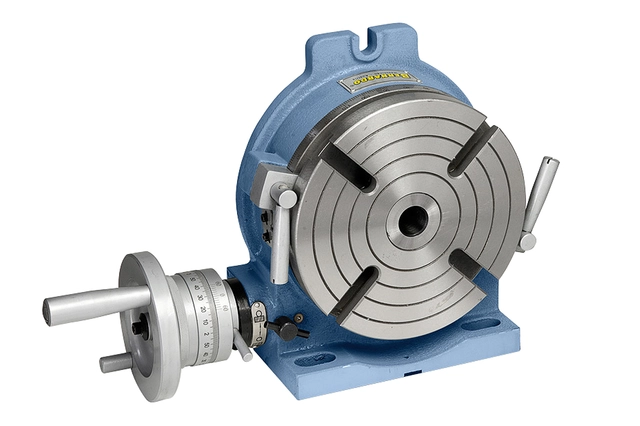

Rundbord HV-8
Kraftig og nøyaktig rundbord for horisontal og vertikal oppspenning.
Egenskaper
- Egnet for frese- og borearbeider på horisontale eller vertikale fresemaskiner, boremaskiner, etc.
- Bordet er laget av høykvalitets støping
- 2 klemspak for innspenning av bordet
- Overføringsforholdet mellom ormgirkasse 90: 1
- Karakterindeksering via skala trommel med justerbar nonius
- Direkte indeksering via 360 ° skala montert på bordet
Rundbord HV-12
Kraftig og nøyaktig rundbord for horisontal og vertikal oppspenning.
Egenskaper
- Egnet for frese- og borearbeider på horisontale eller vertikale fresemaskiner, boremaskiner, etc.
- Bordet er laget av høykvalitets støping
- 2 klemspak for innspenning av bordet
- Overføringsforholdet mellom ormgirkasse 90: 1
- Karakterindeksering via skala trommel med justerbar nonius
- Direkte indeksering via 360 ° skala montert på bordet
|
Modell/Type
|
HV-8
|
|
Diameter bord
|
200 mm
|
|
Utveksling
|
90:1
|
|
MK i senter
|
MK3
|
|
Antall T-spor
|
4
|
|
Maks vekt horisontal
|
80 kg
|
|
Maks vekt vertikal
|
40 kg
|
|
A
|
265 mm
|
|
B
|
220 mm
|
|
C
|
135 mm
|
|
D
|
200 mm
|
|
E
|
14 mm
|
|
G
|
17 mm
|
|
H
|
105 mm
|
|
N
|
98 mm
|
|
Vekt
|
28 kg
|
