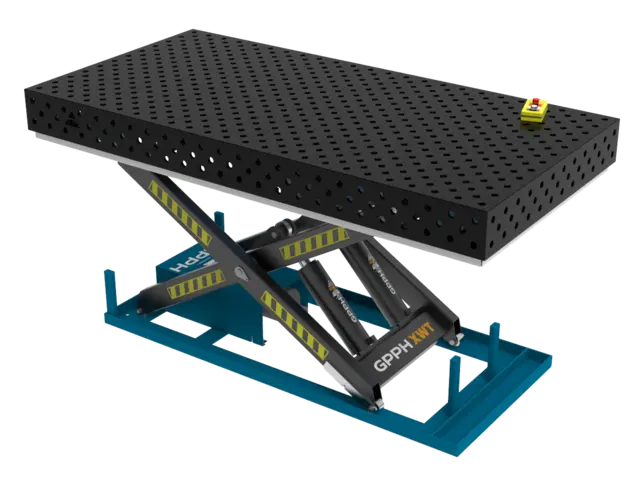

GPPH XWT EXPERT 2400 x 1200 mm – hevbart 3D-sveisebord Ø28, rutenett diagonalt
EXPERT er GPPH sin tyngste serie. Den 25 mm tykke bordplaten tåler store innspenningskrefter og er laget for produksjon av tunge stålkonstruksjoner, der bordet står i daglig bruk år etter år. 2400 x 1200 mm gir plass til lange profiler, rekkverk og store rammer, med god bredde til verktøy ved siden av emnet. Bordet står på et hydraulisk løftebord, så arbeidshøyden kan tilpasses emnet og den som sveiser.
Dette får du
- Plan arbeidsflate: 25 mm bordplate med tett ribbing under.
- Nøyaktige hull: Ø28 mm, fresede og fasede på over- og underside, toleranse ±0,05 mm.
- Arbeid i fem flater: tre rader hull i sidevangene, slik at verktøy også kan festes på sidene av bordet.
- Kvalitetsstål: S355J2+N konstruksjonsstål, produsert av GPPH i Polen.
Hullbilde og gravert skala

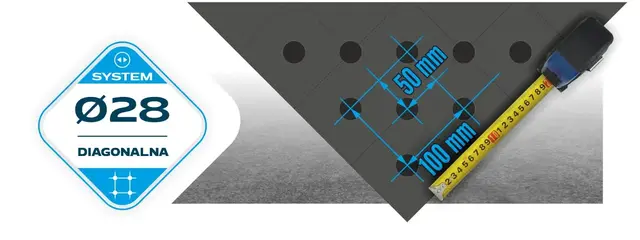

Hullene står i rutenett diagonalt (100 x 100 mm med ekstra hull i diagonalen), og avstanden er gravert inn i platen. Du plasserer emnet etter skalaen uten målebånd, og finner igjen de samme punktene neste gang du lager et likt emne.
Ribbeforsterket bordplate
Under platen sitter et nett av ribber som holder bordplaten plan, også når tunge emner spennes fast.
Hydraulisk løft
Arbeidshøyden kan stilles fra 530 til 1550 mm. Du sveiser i riktig høyde enten emnet er lavt eller høyt, og kan senke bordet når tunge deler skal løftes på. Løftet drives av en 2,2 kW motor på 3 x 400 V og bruker 20–25 sekunder med last.
Velg riktig utførelse
- Ø28 eller Ø16: Ø28 er standard for tyngre stålkonstruksjoner og gir de kraftigste tvingene. Ø16 passer bedre for tynnere gods og mindre emner. Verktøyet må ha samme hulldiameter som bordet.

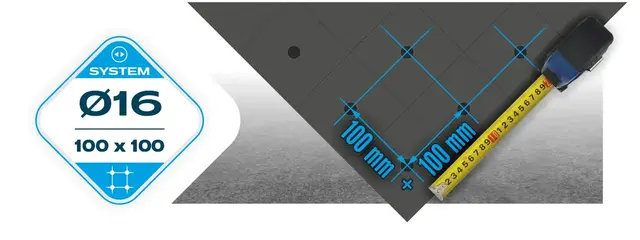

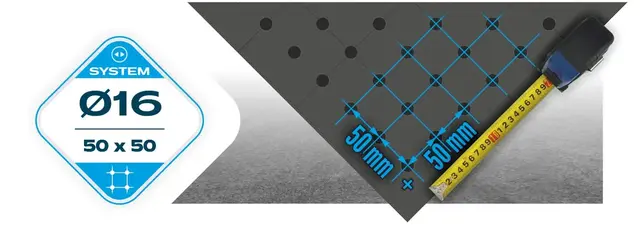

- Rutenett: 100 x 100 mm dekker de fleste behov. Diagonalt rutenett gir flere hull og flere mulige plasseringer, og 50 x 50 mm (bare Ø16) er for små emner.
- Serie: ECO (8 mm) for lettere arbeid, PLUS (12 mm) for det meste av vanlig verkstedsveising, PRO (15 mm) og EXPERT (25 mm) for tunge emner og store innspenningskrefter.
Verktøy
Bordet leveres uten verktøy. For å komme i gang anbefaler vi et verktøysett i EXPERT-serien for Ø28, for eksempel S (45 deler) eller M (64 deler). Du kan også bygge opp fritt med enkeltverktøy som stoppere, vinkler, bolter og tvinger. Se tilbehøret under, alt er tilpasset dette bordet.
Ofte stilte spørsmål
Kan jeg sveise lange emner uten å flytte dem underveis?
Ja, så lenge emnet får plass på bordet. 2400 mm lengde gjør at hele oppspenningen og sveisingen kan gjøres på samme sted. Fordel gjerne støtte- og spennpunktene langs emnet, ikke bare i endene.
Hvorfor velge et hevbart bord?
Du sveiser i en god arbeidsstilling uansett høyden på emnet, og kan senke bordet for å løfte på tunge deler. Det sparer både rygg og tid.
Kan jeg se et GPPH-bord før jeg kjøper?
Ja. Vi har et GPPH PLUS 2000 x 1000 med verktøy stående i utstillingen vår i Lonevåg. Ta kontakt for en demonstrasjon.
LTS Maskin er forhandler av GPPH i Norge. Vi hjelper deg å sette sammen bord og verktøy, og kan også bistå med fiksturløsninger for produksjon.
