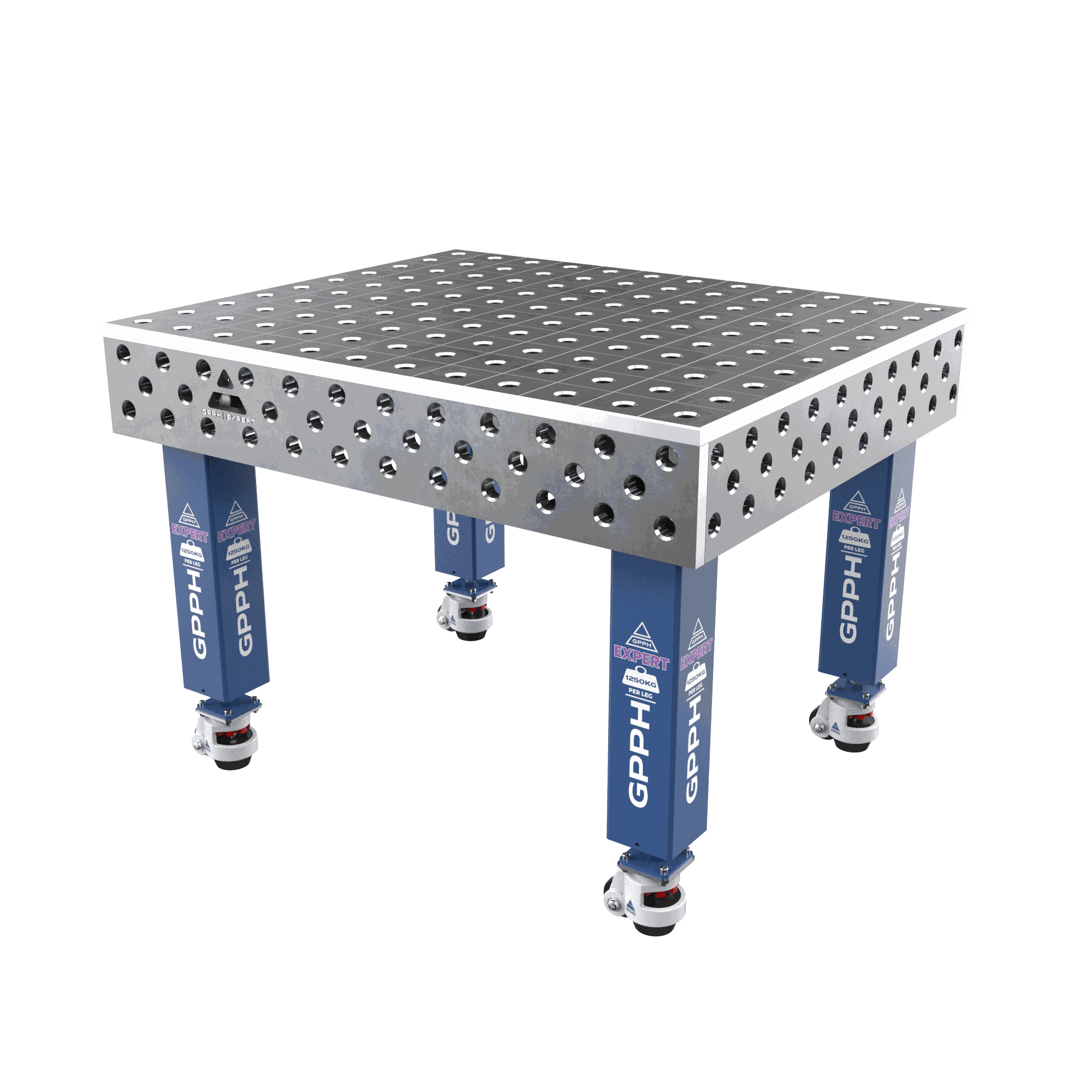

GPPH EXPERT 1200 x 1000 mm – 3D-sveisebord Ø28, rutenett 100 x 100 mm, på hjul
EXPERT er GPPH sin tyngste serie. Den 25 mm tykke bordplaten tåler store innspenningskrefter og er laget for produksjon av tunge stålkonstruksjoner, der bordet står i daglig bruk år etter år. 1200 x 1000 mm gir god plass til rammer og understell, uten at bordet tar mye gulvplass.
Dette får du
- Plan arbeidsflate: planhet innenfor 0,15 mm over hele bordplaten, takket være 25 mm plate med tett ribbing under.
- Nøyaktige hull: Ø28 mm, fresede og fasede på over- og underside, toleranse ±0,05 mm.
- Arbeid i fem flater: tre rader hull i sidevangene, slik at verktøy også kan festes på sidene av bordet.
- Solid understell: ben i 120 x 120 x 4 mm profil med 1250 kg bæreevne per ben.
- Kvalitetsstål: S355J2+N konstruksjonsstål, produsert av GPPH i Polen.
Hullbilde og gravert skala
Hullene står i rutenett 100 x 100 mm, og avstanden er gravert inn i platen. Du plasserer emnet etter skalaen uten målebånd, og finner igjen de samme punktene neste gang du lager et likt emne.
Ribbeforsterket bordplate
Under platen sitter et nett av ribber som holder bordplaten plan, også når tunge emner spennes fast.
Bæreevne: 1250 kg per ben
Bordet står på hjul, så det kan flyttes dit arbeidet er. Med 1250 kg per ben tåler bordet tunge konstruksjoner.
Tekniske data
| Bordplate | 1200 x 1000 mm |
|---|
| Platetykkelse | 25 mm, ribbeforsterket |
|---|
| Hulldiameter | Ø28 mm |
|---|
| Rutenett | 100 x 100 mm |
|---|
| Gravert skala | ja |
|---|
| Hull i sidevangene | 3 rader |
|---|
| Planhet | ≤ 0,15 mm over hele bordplaten |
|---|
| Hulltoleranse | ±0,05 mm |
|---|
| Understell | ben med hjul |
|---|
| Benprofil / bæreevne | 120 x 120 x 4 mm / 1250 kg per ben |
|---|
| Materiale | S355J2+N |
|---|
| Vekt | ca. 482 kg |
|---|
| GPPH varenummer | 28_100x100_K_TWT_EXPERT_120x100 |
|---|
Velg riktig utførelse
- Ø28 eller Ø16: Ø28 er standard for tyngre stålkonstruksjoner og gir de kraftigste tvingene. Ø16 passer bedre for tynnere gods og mindre emner. Verktøyet må ha samme hulldiameter som bordet.
- Rutenett: 100 x 100 mm dekker de fleste behov. Diagonalt rutenett gir flere hull og flere mulige plasseringer, og 50 x 50 mm (bare Ø16) er for små emner.
- Føtter eller hjul: velg hjul hvis bordet skal flyttes i verkstedet. Føtter står helt stødig og kan justeres i høyden.
- Serie: ECO (8 mm) for lettere arbeid, PLUS (12 mm) for det meste av vanlig verkstedsveising, PRO (15 mm) og EXPERT (25 mm) for tunge emner og store innspenningskrefter.
Verktøy
Bordet leveres uten verktøy. For å komme i gang anbefaler vi et verktøysett i EXPERT-serien for Ø28, for eksempel S (45 deler) eller M (64 deler). Du kan også bygge opp fritt med enkeltverktøy som stoppere, vinkler, bolter og tvinger. Se tilbehøret under, alt er tilpasset dette bordet.
Ofte stilte spørsmål
Hva gjør jeg hvis emnet blir større enn bordet?
Bordet kan utvides med bordforlengere, og flere bord kan kobles sammen.
Kan bordet utvides senere?
Ja. Med bordforlengere og vinkler kan du bygge ut arbeidsflaten, og flere bord kan kobles sammen.
Kan jeg se et GPPH-bord før jeg kjøper?
Ja. Vi har et GPPH PLUS 2000 x 1000 med verktøy stående i utstillingen vår i Lonevåg. Ta kontakt for en demonstrasjon.
LTS Maskin er forhandler av GPPH i Norge. Vi hjelper deg å sette sammen bord og verktøy, og kan også bistå med fiksturløsninger for produksjon.
