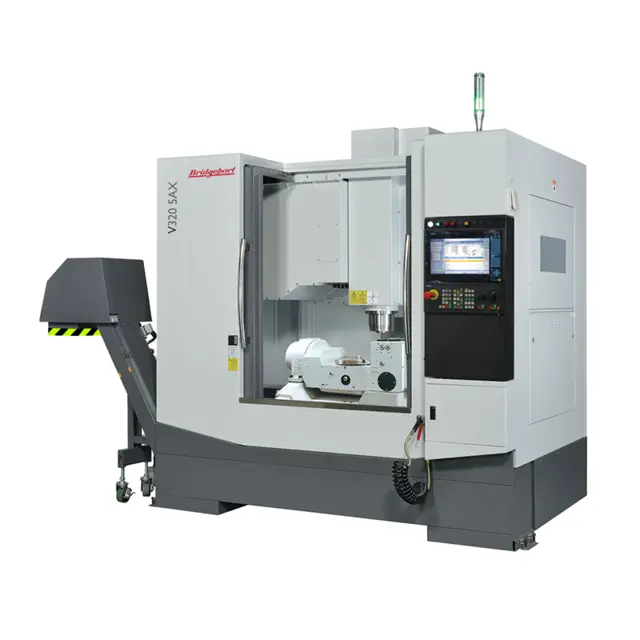

Bridgeports avanserte vertikale CNC-fres / maskineringssentre i V-serien er ekstremt kompakte og robuste maskiner utviklet for bruksområder som krever både høy hastighet og nøyaktighet.
Egenskaper:
- Lavt tyngdepunkt som bidrar til å redusere vibrasjoner.
- Tre sleider som støtter spindelhodet.
- Bredt plasserte lineære føringer for høyere total stivhet med minimalt overheng og bedre fordeling av skjærkreftene.
- Siemens SINUMERIK ONE 15" kontroll.
Tekniske spesifikasjoner:
| Parameter |
Verdi |
| X-akse bevegelse(mm) |
510 |
| Y-akse bevegelse (mm) |
610 |
| Z-akse bevegelse (mm) |
510 |
| Diameter på 5-akset rotasjonsbord (mm) |
320 |
| 5-akset roterende bord med tilting av A-akse (grader) |
+30 / -120 |
| 5-akset roterende bord med rotasjon av C-akse (grader) |
360 |
| T-spor (antall x størrelse) (mm) |
4 x 12 |
| Lastekapasitet (kg) |
Vertikal = 100 / Horisontal = 150 |
| Spindelkonus |
BT 40 (BBT 40-alternativ) |
| Spindelhastighet (o/min) |
10 000 |
| Verktøykapasitet (verktøy) |
30 |
| Automatisk verktøyveksler (ATC) type |
Svingarm |
| CNC-kontroll |
Siemens Sinumerik ONE 15"
|
Standard funksjoner:
- Manuell sentral fettsmøring (X/Y/Z-akser)
- Arbeidslys
- Spindelkonusrenser
- MPG-håndhjul
- Stablelys (3 farger)
Valgfrie funksjoner:
- Automatisk sentral fettsmøring (X/Y/Z-akser)
- Automatisk nedstengning
- Verktøy-/delprobe
- Elektrisk kabinettkjøler
- Spindeloljekjøler
- Kutterluftblåsing (spindelsiden)
- Kjølevæske gjennom spindel
- Sponspylingssystem
- Spontransportør: Hinge/Scraper/Complex Type
- Lineær optisk skala (X/Y/Z-akser)
- Automatisk frontdør med lysgardin
- 12 000/15 000 o/min direkte drevet spindel
For mer informasjon, se vedlagt brosjyre og video under "dokumenter / video" ovenfor
