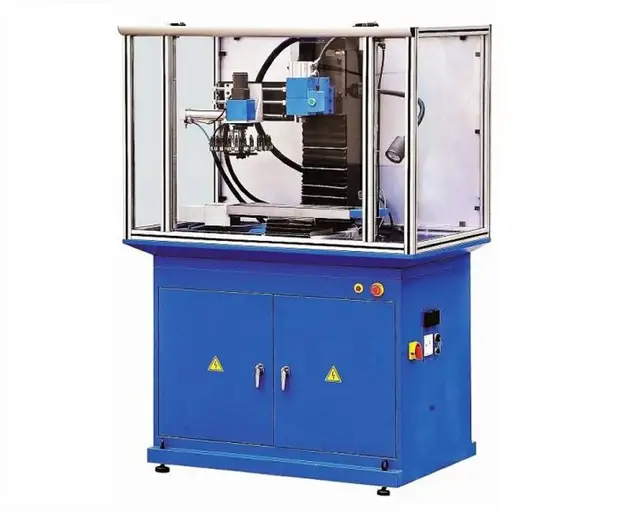

Meget bra 3-akset CNC fres som også kan leveres med rundmatebord (4-akse). Den leveres med verktøyveksler med 12 posisjoner.
Den er ypperlig til f.eks. serieproduksjon av små deler, 3D fresing og konturfresing. Den er egnet for produksjon i aluminium, plast og lettere kjøring i stål. Det er kuleskruer som beveger maskinen og den har en god presisjon. Leveres med siegstyring og sentralsmøreanlegg
Fresen leveres enten med SIEG eller Siemens CNC-kontrollsystem.
Tekniske spesifikasjoner:
| Spesifikasjon |
Detaljer |
| Bordstørrelse |
550 × 160 mm |
| T-spor |
3 × 12 mm × 43 mm |
| Maks. last |
30 kg |
| Bevegelse |
|
| X-bevegelse |
270 mm |
| Y-bevegelse |
152 mm |
| Z-bevegelse |
270 mm |
| Spindel avstand til bord |
80-350 mm |
| Spindelsenter til søyle |
215 mm |
| Spindel |
|

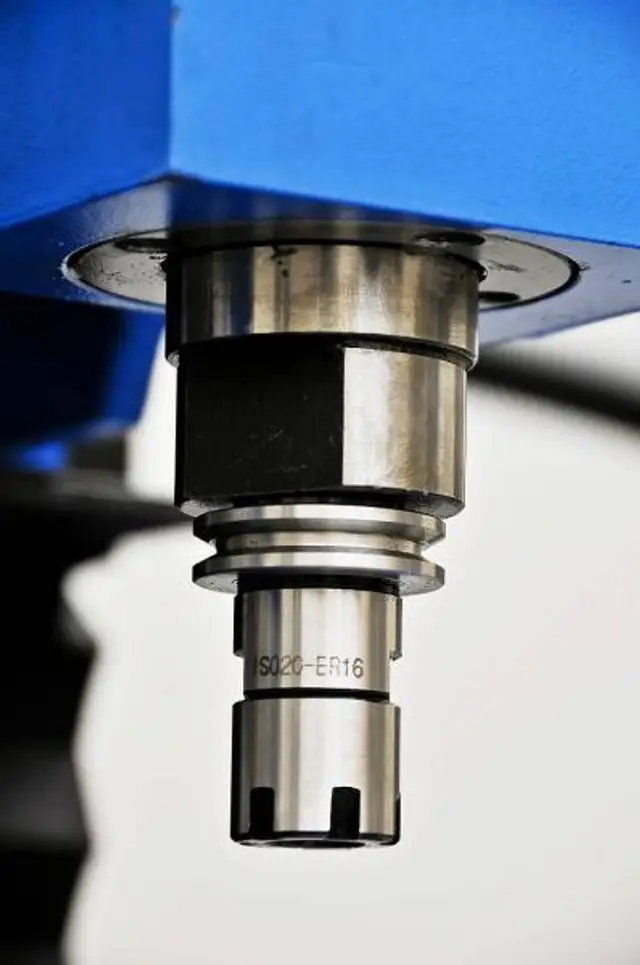

| Spindeltaper |
ISO20 |
| Spindelmotor |
1000 W |
| Spindelhastighet |
100 - 5000 o/min |
| Mating (Servo) |
|
| Hurtigmating |
5000 mm/min |
| Skjærehastighet |
1000 mm/min |
| Effekt på X/Y |
400 W |
| Effekt på Z |
750 W |
| Mating (Stepper) |
|
| Maks. bevegelseshastighet |
2000 mm/min |
| Maks. fôrhastighet |
500 mm/min |
| Effekt på X/Y |
4 Nm |
| Effekt på Z |
6 Nm |

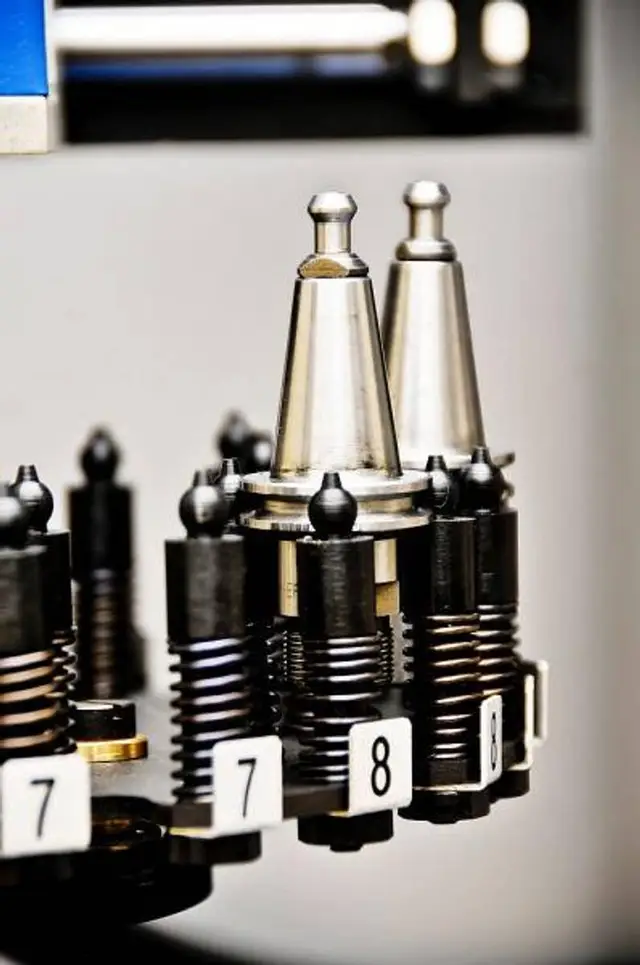

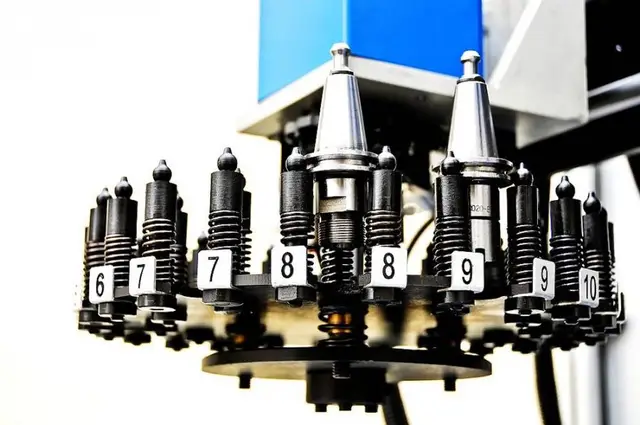

| Verktøykifter |
|
| Antall verktøy |
12 |
| Maks. verktøydiameter |
10 mm |
| Maks. verktøylengde |
110 mm |
| Maks. verktøyvekt |
0,5 kg |
| Tid for verktøyskift |
8 s |
| Nøyaktighet |
|
| Posisjonsnøyaktighet |
0,01 mm |
| Repeterbarhet |
0,01 mm |
| Annet |
|
| Pneumatisk tilførsel |
0,6 MPa |

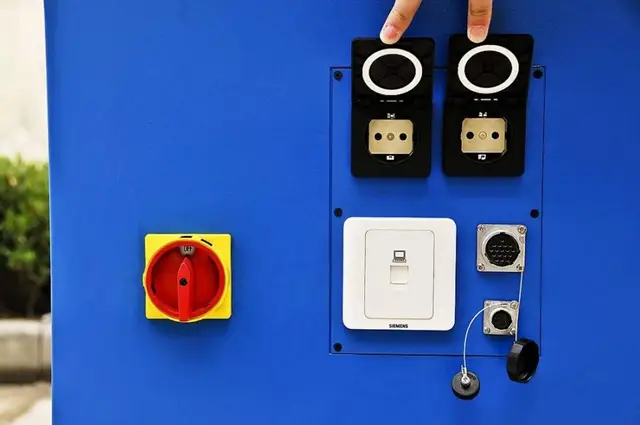

| Strøm |
230 V / 120 V |
| Vekt (NW/GW) |
390 kg / 470 kg |
| Totale dimensjoner |
1280 × 895 × 1845 mm |
| Pakkestørrelse |
1420 × 1060 × 2035 mm |
