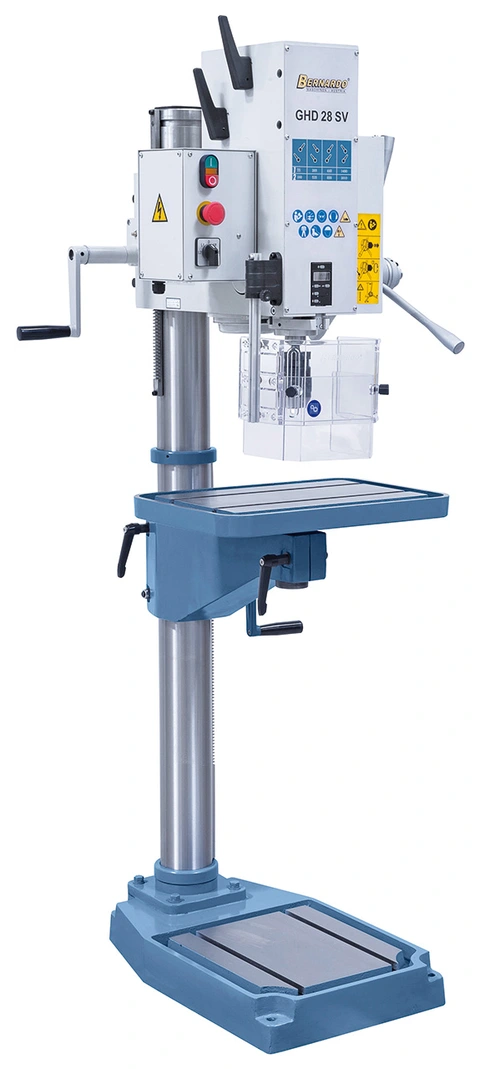

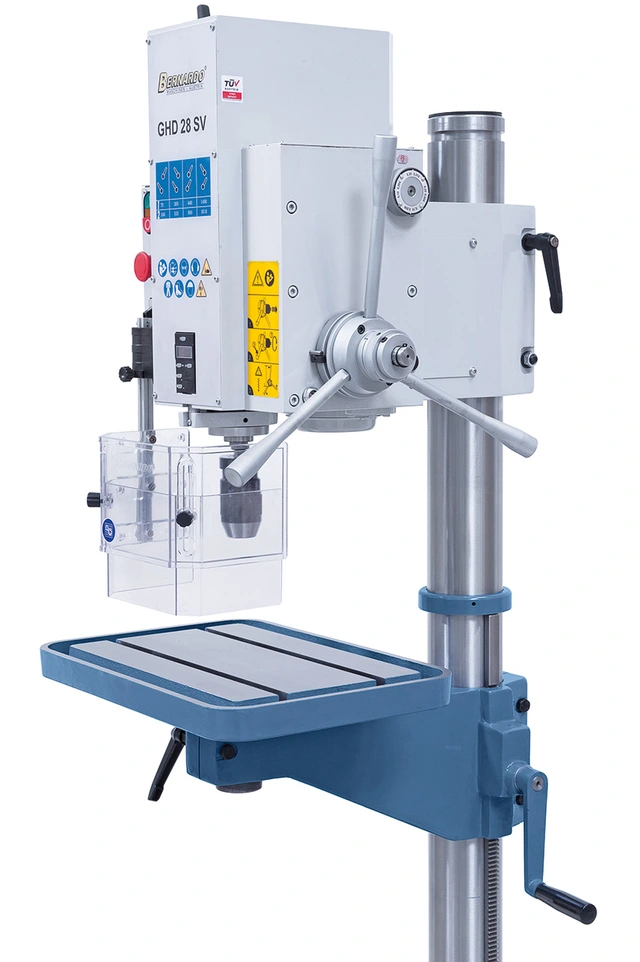

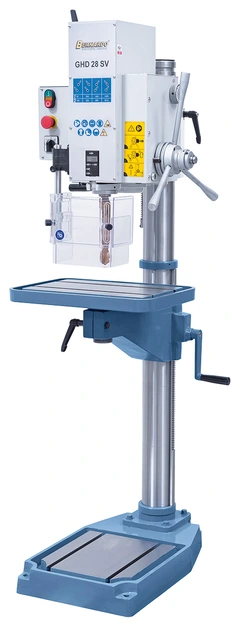

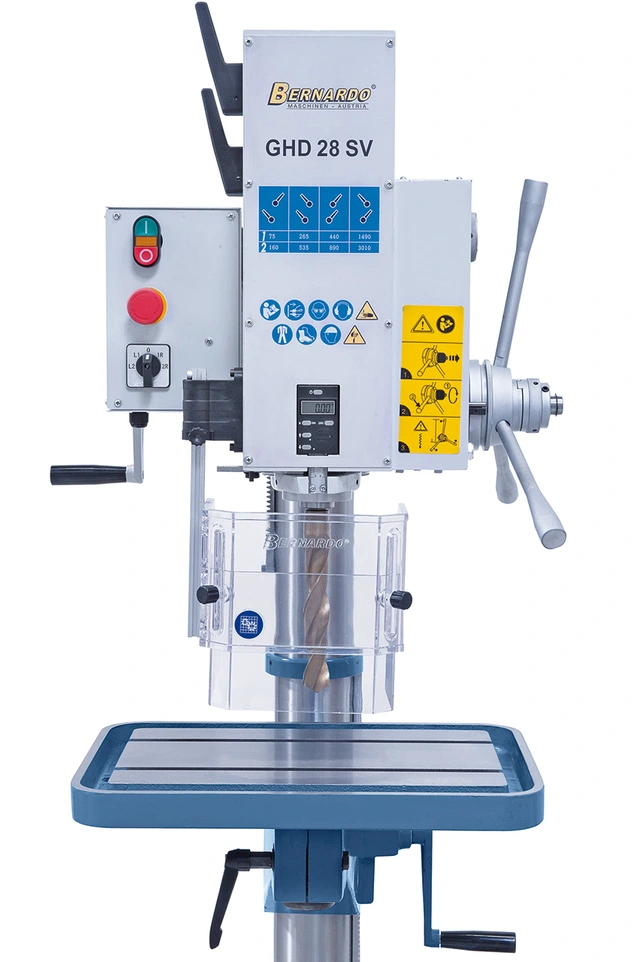

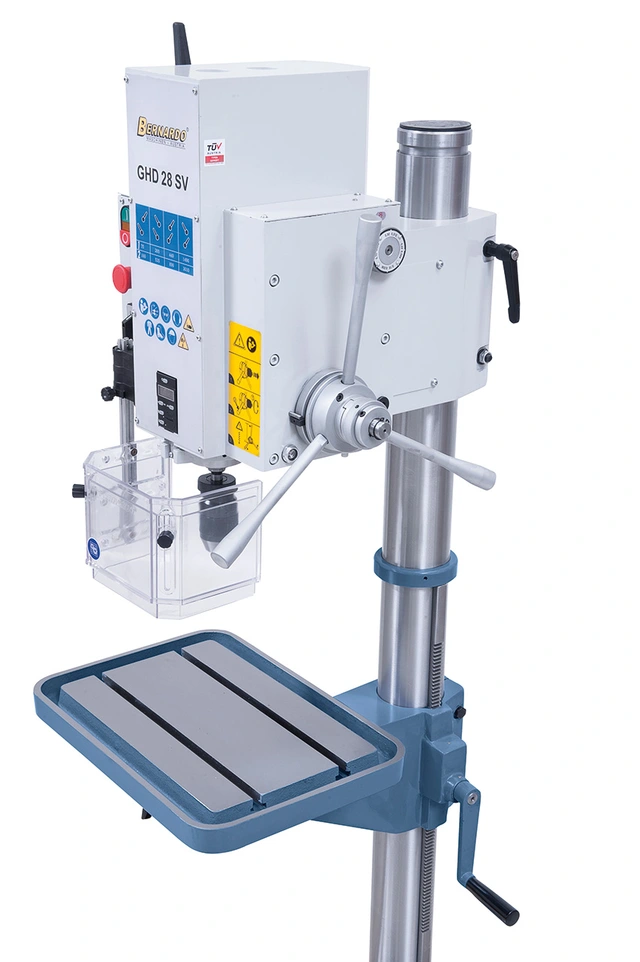

GHD 28 SV søyleboremaskin Bernardo 01-1243B
GHD 28 SV girhode søyleboremaskin er en forbedret versjon av GHD 25 SN, komplett med høyre og venstre gjenging samt automatisk spindelmating. Denne modellen brukes hovedsakelig i industri og verkste, i modellproduksjon så vel som i opplæring.
Egenskaper
- Digital skjerm for boredybde øker komforten
- Automatisk spindelmating (0,04 – 0,03 mm/ omdreininger) leveres som standard
- Spiral tannet girkasse gir mulighet for optimal overføring
- Høy effektivitet og jevn kjøring gjennom spiralformede gir i kombinasjonsstål mot forsterket fibermateriale
- Automatisk spindelmating kobles fra når du når innstilte boredybden
- Bryter for rotasjon – høyre eller venstre – for gjenging
- Solid og polert stålsøyle, designet for tunge arbeidsbelastninger
- Kvalitets kulelagre garanterer høy konsentrisitet
- Kraftig 2-trinns motor tilbyr 8 hastighetsinnstillinger
Standard tilbehør
- Nøkkelfri chuck 1 - 16 mm / B 16
- Bor chuck dor MT 3 / B 16
- Morse kon overganger MT 3 / 2, MT 3 / 1
- Digital boredybdeavleser
- Automatisk verktøyutløserenhet
- Venstre og høyre sving
- Høydejusterbart beskyttelsesdeksel
- Automatisk spindelmating
Tekniske spesifikasjoner
|
Borekapasitet maks.
|
28 mm
|
|
Gjengekapasitet maks.
|
M12
|
|
Nøkkelfri chuck
|
1 - 16 mm / B 16
|
|
Morsekon innfestning
|
MK 3
|
|
Spindelhastigheter
|
(8) 75 - 3010 o/min
|
|
Avstand fra spindel til kolonne
|
320 mm
|
|
Avstand fra spindel til bord maks.
|
810 mm
|
|
Avstand fra spindel til base
|
1230 mm
|
|
Spindelvandring
|
150 mm
|
|
Kolonnediameter
|
105 mm
|
|
Arbeidsflate av base
|
325 x 360 mm
|
|
Bordstørrelse / størrelse på T-spor
|
500 x 350 mm / 14 mm
|
|
Motoreffekt S1 100%
|
0,90 / 1,2 kW (400 V)
|
|
Motoreffektinngang S6 40%
|
1,35 / 1,7 kW (400 V)
|
|
Maskindimensjon (B x D x H)
|
600 x 700 x 1900 mm
|
|
Vekt ca.
|
290 kg
|
